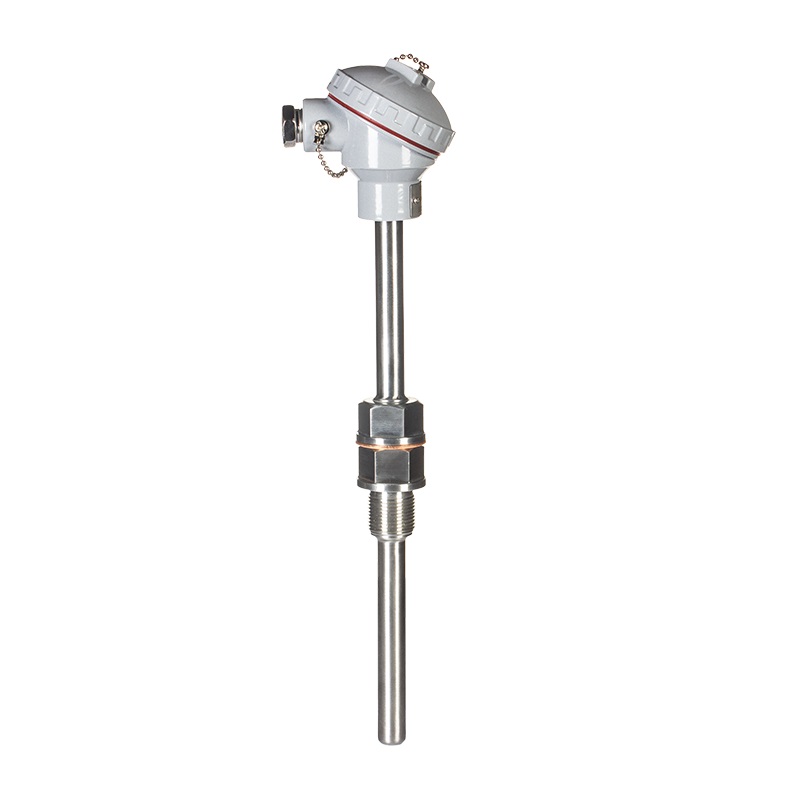

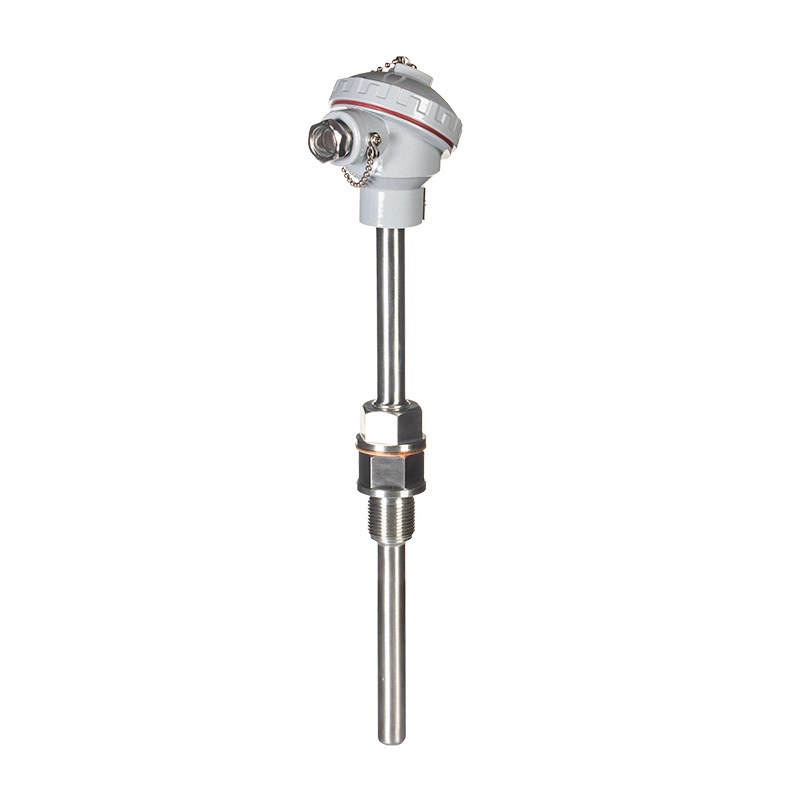

سنسور دما (ترموکوپل) سری WR

معرفی محصول

ترموکوپل‌های صنعتی سری WR به عنوان حسگرهای اندازه‌گیری دما در فرآیندهای مختلف صنعتی مورد استفاده قرار می‌گیرند. این حسگرها معمولاً همراه با نمایشگرها، ثبت‌کننده‌ها و کنترلرهای الکترونیکی به کار می‌روند و قادرند دمای سطح مایعات، بخار، گازها و اجسام جامد را در بازه‌ی °C 0 تا °C 1800 به‌صورت مستقیم اندازه‌گیری کنند.

ترموکوپل‌های غلاف‌دار (آرموردار) نیز از اجزایی شامل المان اندازه‌گیری دما، مواد عایق (معمولاً پودر اکسید منیزیم خالص) و غلاف فلزی تشکیل می‌شوند که پس از کشش با قالب، به صورت یکپارچه و مستحکم درمی‌آیند. این نوع ترموکوپل دارای قطر کم، قابلیت خم‌شوندگی، مقاومت بالا در برابر فشار و لرزش، زمان پاسخ حرارتی سریع و اطمینان عملکرد بالا است.
همانند ترموکوپل‌های مونتاژی، نوع آرموردار نیز به‌عنوان حسگر دما و در ترکیب با ابزارهای نمایش و ثبت دما مورد استفاده قرار می‌گیرد و علاوه بر آن، می‌تواند به‌عنوان بخش حسگر در ترموکوپل‌های مونتاژی نیز عمل کند.
بازه دمای کاری ترموکوپل‌های آرموردار °C 0 تا °C 800 است.

اصل عملکرد

ترموکوپل از دو رسانای ناهمجنس تشکیل شده که در دو سر به یکدیگر جوش داده می‌شوند و یک مدار بسته را تشکیل می‌دهند.
سمتی که به طور مستقیم با دما در تماس است سَر اندازه‌گیری و سمت دیگر سَر مرجع نام دارد.
زمانی که بین این دو سر اختلاف دما وجود داشته باشد، در مدار یک نیروی محرکه الکتریکی (EMF) ایجاد می‌شود.
این ولتاژ توسط دستگاه اندازه‌گیری خوانده شده و به دمای متناظر تبدیل یا مستقیماً بر حسب درجه حرارت نمایش داده می‌شود.

مقدار نیروی محرکه‌ی ترموالکتریکی با افزایش دمای سر اندازه‌گیری افزایش می‌یابد. این مقدار فقط به جنس هادی‌ها و اختلاف دما بین دو سر ترموکوپل بستگی دارد و به طول یا قطر سیم ترموکوپل ارتباطی ندارد.

مشخصات فنی

• استاندارد ساخت: JB/T 9238-1999

• بازه اندازه‌گیری دما: 0℃ تا 1800℃ (بسته به نوع)

• نوع ساخت: مونتاژی و آرموردار

• ویژگی‌ها: پاسخ سریع، دقت بالا، مقاوم در برابر لرزش و فشار، قابل استفاده در محیط‌های صنعتی سخت

محدوده اندازه‌گیری دما و تلرانس

🔹 t مقدار مطلق دمای اندازه‌گیری‌شده توسط المان حسگر است.
