فیوز مینیاتوری (MCB) چیست؟ راهنمای کامل انتخاب و کاربرد

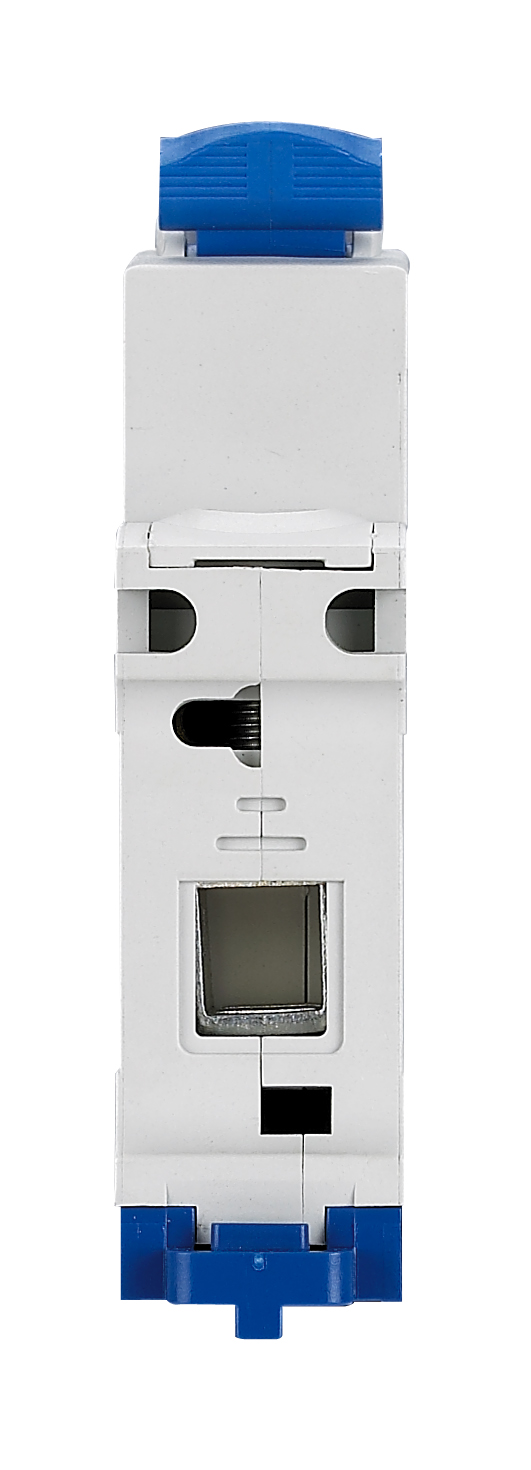

فیوز مینیاتوری یا
MCB (Miniature Circuit Breaker)
یکی از مهم‌ترین تجهیزات حفاظتی در سیستم‌های برق فشار ضعیف است که برای
حفاظت مدار در برابر اضافه‌بار (Overload)
و اتصال کوتاه (Short Circuit) استفاده می‌شود.

این تجهیز جایگزین فیوزهای قدیمی ذوب‌شونده شده و قابلیت قطع و وصل مجدد،
ایمنی بالاتر و عملکرد دقیق‌تری را فراهم می‌کند.

فیوز مینیاتوری چگونه کار می‌کند؟

MCB دارای دو مکانیزم حفاظتی اصلی است:

1️⃣ حفاظت حرارتی (Thermal Protection)

در اثر عبور جریان بیشتر از مقدار نامی به مدت طولانی،
یک بی‌متال داخل کلید گرم شده و باعث قطع مدار می‌شود.
این عملکرد برای حفاظت در برابر اضافه‌بار طراحی شده است.

2️⃣ حفاظت مغناطیسی (Magnetic Protection)

در صورت وقوع اتصال کوتاه، جریان به‌صورت ناگهانی افزایش شدید پیدا می‌کند.
سیم‌پیچ مغناطیسی داخلی به سرعت فعال شده و مدار را در چند میلی‌ثانیه قطع می‌کند.

انواع منحنی‌های حفاظتی (Tripping Curve)

انتخاب منحنی صحیح بسیار مهم است، زیرا نوع بار رفتار متفاوتی دارد.

• تیپ B (3 تا 5 برابر جریان نامی)
  مناسب بارهای مقاومتی مانند روشنایی و هیترها
• تیپ C (5 تا 10 برابر جریان نامی)
  مناسب موتورهای کوچک و بارهای القایی
• تیپ D (10 تا 16 برابر جریان نامی)
  مناسب ترانسفورماتورها و تجهیزات با جریان هجومی بالا

قدرت قطع (Breaking Capacity) چیست؟

قدرت قطع یا Icn نشان می‌دهد که کلید مینیاتوری
حداکثر چه مقدار جریان اتصال کوتاه را می‌تواند بدون آسیب قطع کند.

• 4.5kA → کاربردهای مسکونی
• 6kA → ساختمان‌های تجاری و صنعتی سبک
• 10kA و بالاتر → محیط‌های صنعتی با جریان اتصال کوتاه بالا

انتخاب اشتباه قدرت قطع می‌تواند باعث تخریب کلید در هنگام خطا شود.

نحوه انتخاب فیوز مینیاتوری مناسب

برای انتخاب صحیح MCB باید موارد زیر بررسی شود:

• جریان نامی مدار (In)
• نوع بار (مقاومتی، موتوری، ترانسفورماتوری)
• سطح مقطع کابل
• جریان اتصال کوتاه شبکه
• تعداد پل مورد نیاز (1P، 2P، 3P، 4P)

تفاوت فیوز مینیاتوری با کلید اتوماتیک (MCCB)

• MCB → تا 63 آمپر معمولاً
• MCCB → از 63 آمپر تا چند هزار آمپر
• MCCB دارای تنظیم جریان و حفاظت پیشرفته‌تر است

در تابلوهای توزیع نهایی معمولاً از MCB و در ورودی‌های اصلی از MCCB استفاده می‌شود.

مزایای استفاده از MCB

• ایمنی بالا و قطع سریع در خطا
• امکان استفاده مجدد پس از رفع خطا
• نصب آسان روی ریل DIN
• عمر مکانیکی و الکتریکی بالا
• استانداردسازی مطابق IEC 60898-1

کاربردهای فیوز مینیاتوری

• تابلوهای برق صنعتی
• سیستم‌های روشنایی
• مدار پریزها
• حفاظت موتورهای کوچک
• پروژه‌های ساختمانی و مسکونی

جمع‌بندی

فیوز مینیاتوری یکی از پایه‌ای‌ترین و حیاتی‌ترین تجهیزات حفاظتی
در سیستم‌های برق فشار ضعیف است.
انتخاب صحیح جریان نامی، منحنی حفاظتی و قدرت قطع،
نقش مهمی در افزایش ایمنی و جلوگیری از خسارات الکتریکی دارد.

در پروژه‌های صنعتی، بررسی دقیق شرایط شبکه و نوع بار،
پیش از انتخاب MCB توصیه می‌شود.
