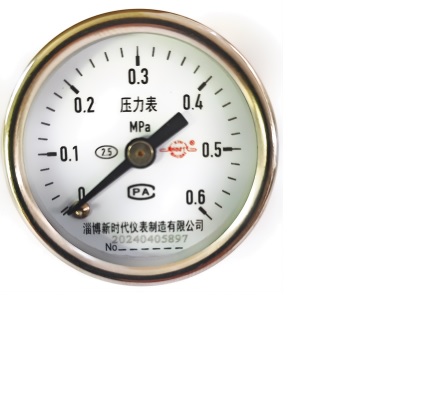

گیج فشار عمومی سری Y
معرفی محصول
گیج فشار عمومی سری Y برای اندازه‌گیری فشار مایعات و گازهایی طراحی شده است
که خاصیت انفجار، تبلور، جامد شدن یا خوردگی نسبت به آلیاژ مس ندارند.
این نوع فشارسنج‌ها به دلیل ساختار ساده، قیمت مناسب و کارایی پایدار، در صنایع عمومی، تأسیسات، خطوط لوله، تجهیزات مکانیکی و سیستم‌های تهویه کاربرد گسترده‌ای دارند.
ویژگی‌ها
- قابل استفاده برای انواع مایعات و گازهای غیرخورنده
- دارای تنوع در اندازه قطر صفحه (40 تا 250 میلی‌متر)
- دارای کلاس دقت 1.6 و 2.5 بسته به مدل
- مجهز به المان فنری از جنس آلیاژ مس برای عملکرد پایدار
- ساختار ساده، مقاوم و مناسب برای کاربردهای صنعتی و عمومی
مشخصات فنی

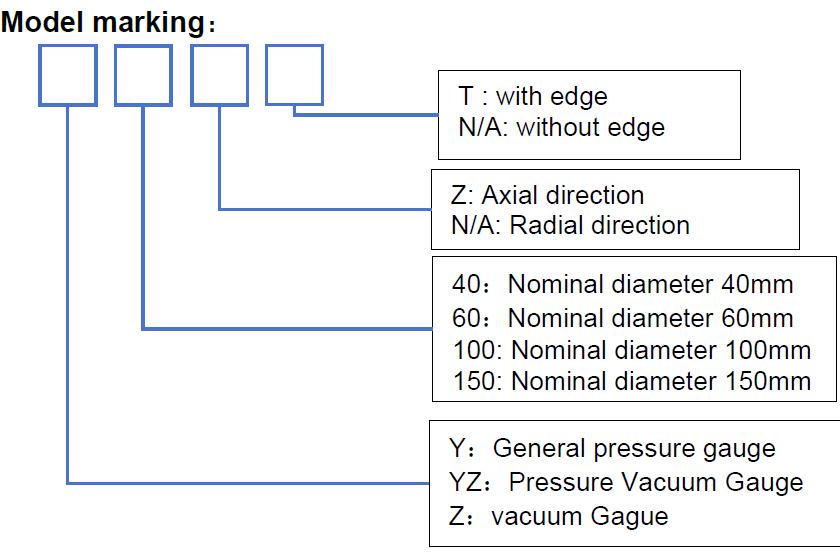

| مدل | قطر اسمی (mm) | نوع اتصال | کلاس دقت | محدوده اندازه‌گیری (MPa) |
|---|---|---|---|---|
| Y40 / Y40Z | 40 | M10×1.0، G1/8، ZG1/8، NPT1/8 | کلاس 2.5 | 0～10 / 16 / 25 |
| Y60 / Y60Z / Y60ZT | 60 | M14×1.5، G1/4، ZG1/4، NPT1/4 | کلاس 2.5 | 0～10 / 16 / 25 / 40 / 60 |
| Y100 / Y100Z / Y100ZT | 100 | M20×1.5، G1/2، NPT1/2 | کلاس 1.6 | -0.1～0 / 0.06 / 0.15 / 0.3 / 0.5 / 0.9 / 1.5 / 2.4 / 0～0.1 / 0.16 / 0.25 / 0.4 / 0.6 / 1.0 / 1.6 / 2.5 / 4.0 / 6.0 |
| Y150 / Y150Z / Y150ZT | 150 | M20×1.5، G1/2، NPT1/2 | کلاس 1.6 | مطابق محدوده مدل Y100 |
| Y250 | 250 | M20×1.5 | کلاس 1.6 | مطابق محدوده مدل Y150 |
شرایط کاری
- دمای محیط: -40 تا +70 درجه سانتی‌گراد
- رطوبت نسبی: ≤ 85%
- فشار استاتیک مجاز: تا ¾ محدوده اندازه‌گیری
- فشار متناوب مجاز: تا ⅔ محدوده اندازه‌گیری
مواد به‌کار رفته در قطعات اصلی
| نام قطعه | جنس |
|---|---|
| اتصال (Joint) | آلیاژ مس HPb59-1 |
| لوله بوردون (Bourdon Tube) | مس فسفردار QSn4-0.3 |
| مکانیزم حرکتی (Movement) | آلیاژ مس |
| بدنه (Shell) | ورق فولادی 0.8 میلی‌متر |
استاندارد ساخت
مطابق با استاندارد GB/T1226-2017
کاربردها
- تأسیسات عمومی و سیستم‌های تهویه و خنک‌کننده
- اندازه‌گیری فشار در خطوط گاز و مایع غیرخورنده
- کاربرد در تجهیزات صنعتی و ماشین‌آلات عمومی
- مناسب برای استفاده در محیط‌های کاری سبک و نیمه‌صنعتی
جمع‌بندی
گیج فشار عمومی سری Y با ساختار مقاوم، قیمت اقتصادی و عملکرد قابل اعتماد،
یکی از پرکاربردترین انواع گیج فشار در صنایع مختلف است.
این فشارسنج‌ها با تنوع در اندازه، نوع اتصال و دقت، پاسخگوی نیازهای متنوع کاربران صنعتی می‌باشند.
