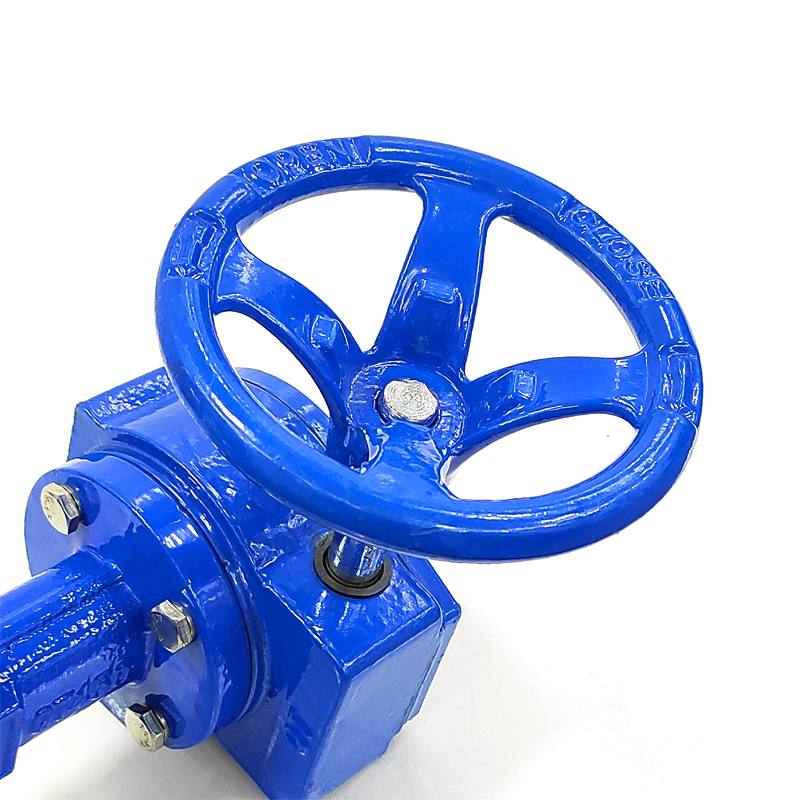

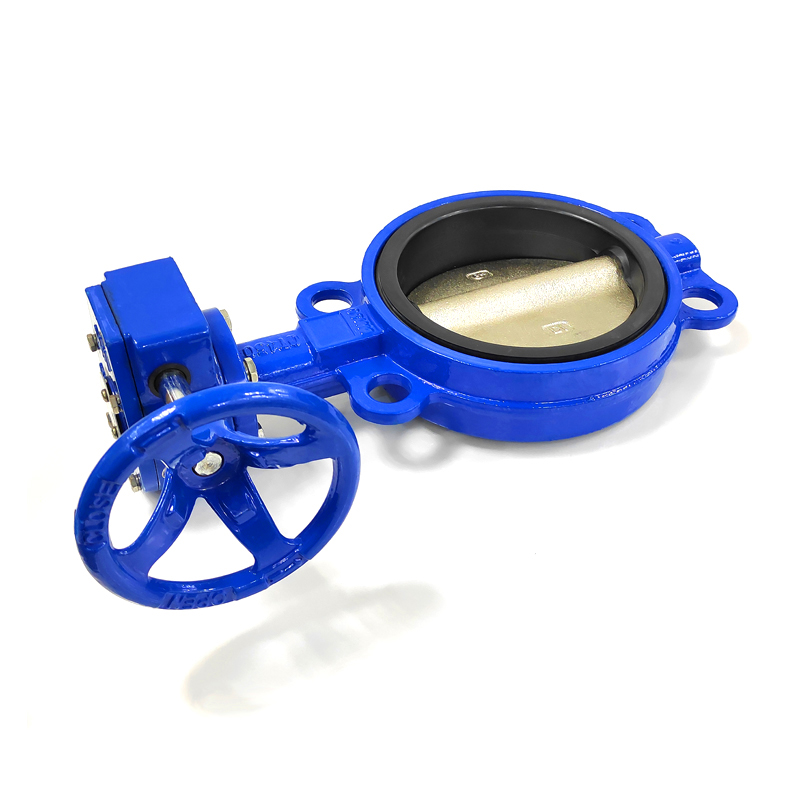

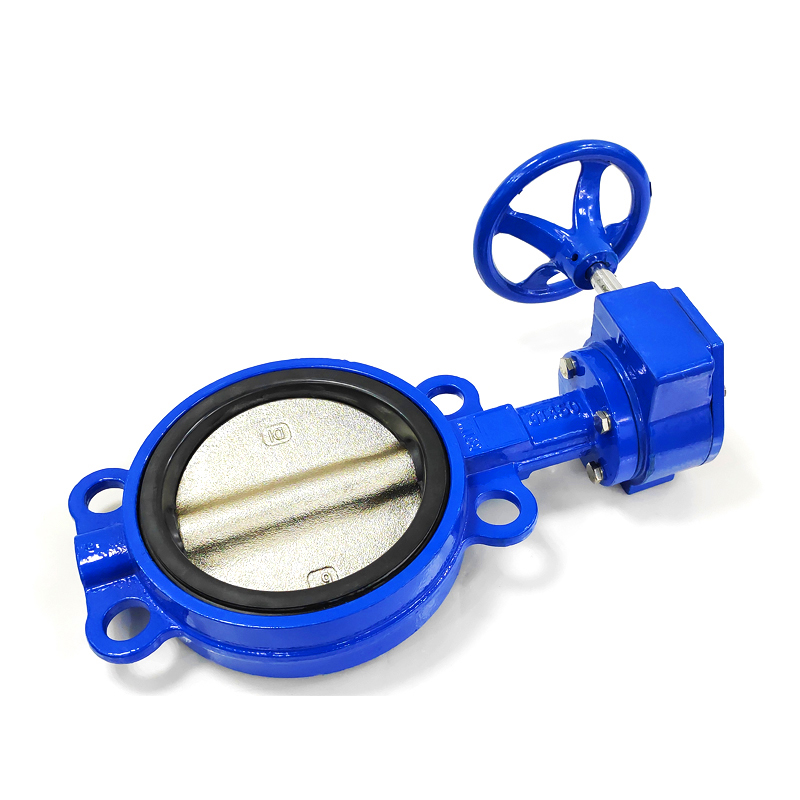

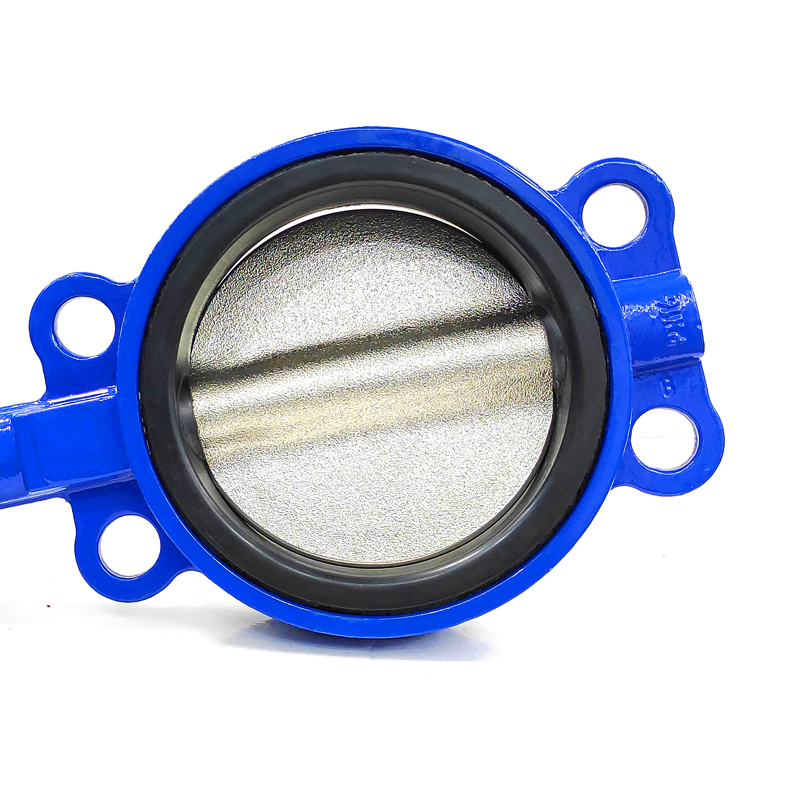

شیر پروانه‌ای دبل فلنج دنده‌ای مدل D371X
شیر کنترل جریان با عملکرد دنده‌ای برای خطوط لوله صنعتی
ویژگی‌های اصلی محصول
سبک و کم‌حجم
قابل نصب در هر موقعیت، جداسازی و تعمیر آسان
ساختار فشرده
عملکرد سریع با چرخش ۹۰ درجه برای باز و بسته شدن
گشتاور عملیاتی پایین
عملکرد نرم و صرفه‌جویی در نیروی انسانی
ویژگی جریان خطی
عملکرد عالی در تنظیم و کنترل جریان سیال
طول عمر بالا
قابلیت بیش از ده‌ها هزار بار باز و بسته شدن
آب‌بندی کامل
نشتی صفر در تست‌های فشار گاز
کاربرد چندمنظوره
قابل استفاده برای انواع سیالات با انتخاب مواد مختلف
مشخصات فنی
پارامترهای فشار و دما
| پارامتر | واحد | مقدار (1.0) | مقدار (1.6) |
|---|---|---|---|
| فشار اسمی | MPa | 1.0 | 1.6 |
| تست فشار بدنه | MPa | 1.5 | 2.4 |
| تست فشار آب‌بندی | MPa | 1.1 | 1.76 |
| دمای کاری | °C | 0-80 | |
| سیال قابل استفاده | – | آب و سیالات مشابه | |
جنس قطعات اصلی
| نام قطعه | جنس |
|---|---|
| بدنه شیر | چدن خاکستری، چدن داکتیل |
| دیسک پروانه‌ای | چدن داکتیل، استنلس استیل |
| محور شیر | استنلس استیل، فولاد کربنی |
| رینگ آب‌بندی | لاستیک نیتریل (NBR)، تفلون (F4) |
ابعاد و اتصالات اصلی (میلی‌متر)
| سایز | L | H1 | H2 | D | Z-Φd |
|---|---|---|---|---|---|
| 50 | 43 | 80 | 160 | 125 | 4-19 |
| 65 | 46 | 88 | 175 | 145 | 4-19 |
| 80 | 46 | 96 | 180 | 160 | 8-19 |
| 100 | 52 | 115 | 200 | 180 | 8-19 |
| 125 | 56 | 128 | 213 | 210 | 8-19 |
| 150 | 56 | 140 | 225 | 240 | 8-23 |
| 200 | 60 | 175 | 260 | 295 | 8-23 |
| 250 | 68 | 202 | 290 | 350 | 12-23 |
| 300 | 78 | 242 | 330 | 400 | 12-23 |
| 350 | 78 | 266 | 360 | 460 | 16-23 |
| 400 | 102 | 298 | 390 | 515 | 16-23 |
| 450 | 114 | 315 | 410 | 565 | 16-28 |
| 500 | 127 | 348 | 430 | 620 | 20-28 |
| 600 | 154 | 400 | 490 | 726 | 20-31 |
| سایز | L | H1 | H2 | D | Z-Φd |
|---|---|---|---|---|---|
| 50 | 43 | 80 | 160 | 125 | 4-19 |
| 65 | 46 | 88 | 175 | 145 | 4-19 |
| 80 | 46 | 96 | 180 | 160 | 8-19 |
| 100 | 52 | 115 | 200 | 180 | 8-19 |
| 125 | 56 | 128 | 213 | 210 | 8-19 |
| 150 | 56 | 140 | 225 | 240 | 8-23 |
| 200 | 60 | 175 | 260 | 295 | 8-23 |
| 250 | 68 | 202 | 290 | 350 | 12-28 |
| 300 | 78 | 242 | 330 | 400 | 12-28 |
| 350 | 78 | 266 | 360 | 460 | 16-28 |
| 400 | 102 | 298 | 390 | 515 | 16-28 |
| 450 | 114 | 315 | 410 | 565 | 20-31 |
| 500 | 127 | 348 | 430 | 620 | 20-34 |
| 600 | 154 | 400 | 490 | 725 | 24-37 |
کاربردهای صنعتی
صنایع آب و فاضلاب
سیستم‌های انتقال و توزیع آب شهری و صنعتی
سیستم‌های تهویه مطبوع
خطوط آب سرد و گرم در سیستم‌های HVAC
صنایع شیمیایی
خطوط انتقال سیالات غیرخورنده و شیمیایی
صنایع غذایی
خطوط انتقال در فرآیندهای غذایی و آشامیدنی
