سنسور دما (RTD) سری WZP

معرفی محصول

مقاومت‌های حرارتی سری WZ به عنوان حسگر اندازه‌گیری دما در انواع فرآیندهای صنعتی مورد استفاده قرار می‌گیرند. این حسگرها معمولاً همراه با نمایشگرها، ثبت‌کننده‌ها و کنترلرهای الکترونیکی به کار می‌روند و قابلیت اندازه‌گیری مستقیم دمای مایعات، بخار، گازها و سطوح جامد را در بازه °C -200 تا °C 650 دارند.

این مقاومت‌ها از دقت اندازه‌گیری بالا، پایداری حرارتی عالی، قابلیت اندازه‌گیری از فواصل طولانی و امکان کنترل و ثبت خودکار دما برخوردارند.

ساختار و انواع

از نظر ساختار، مقاومت‌های حرارتی به دو نوع اصلی تقسیم می‌شوند:

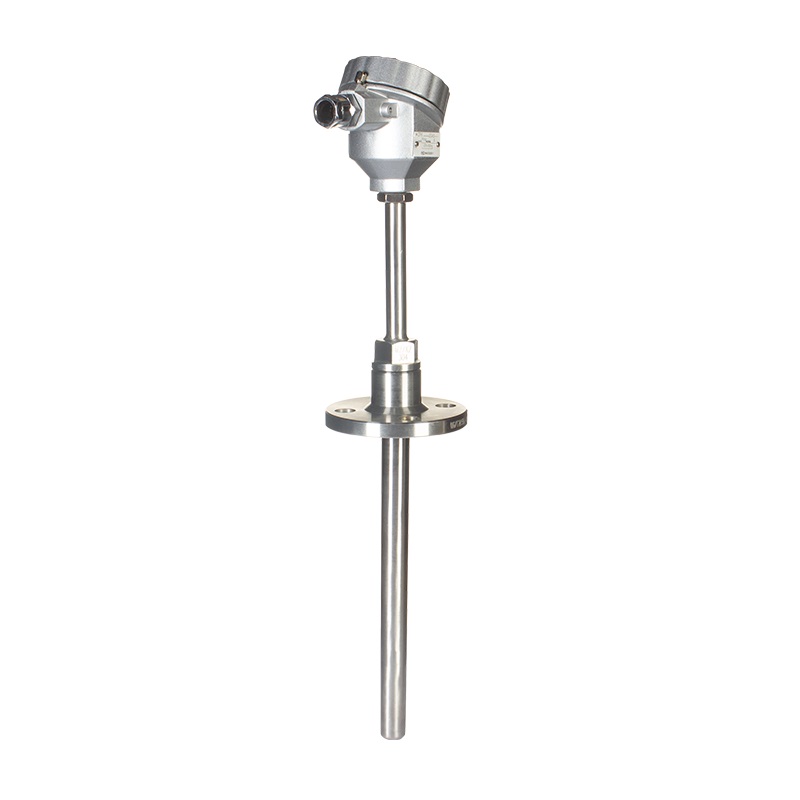

1. مقاومت حرارتی صنعتی (مونتاژی)

این نوع که به مقاومت حرارتی مونتاژی نیز معروف است، از اجزایی شامل المنت حسگر دما، سیم‌های داخلی، لوله‌های عایق، لوله محافظ، ترمینال و جعبه ترمینال تشکیل شده است.
در این نوع، سیم‌های داخلی توسط مهره‌های چینی عایق می‌شوند اما در شرایط لرزش شدید احتمال شکستگی وجود دارد.

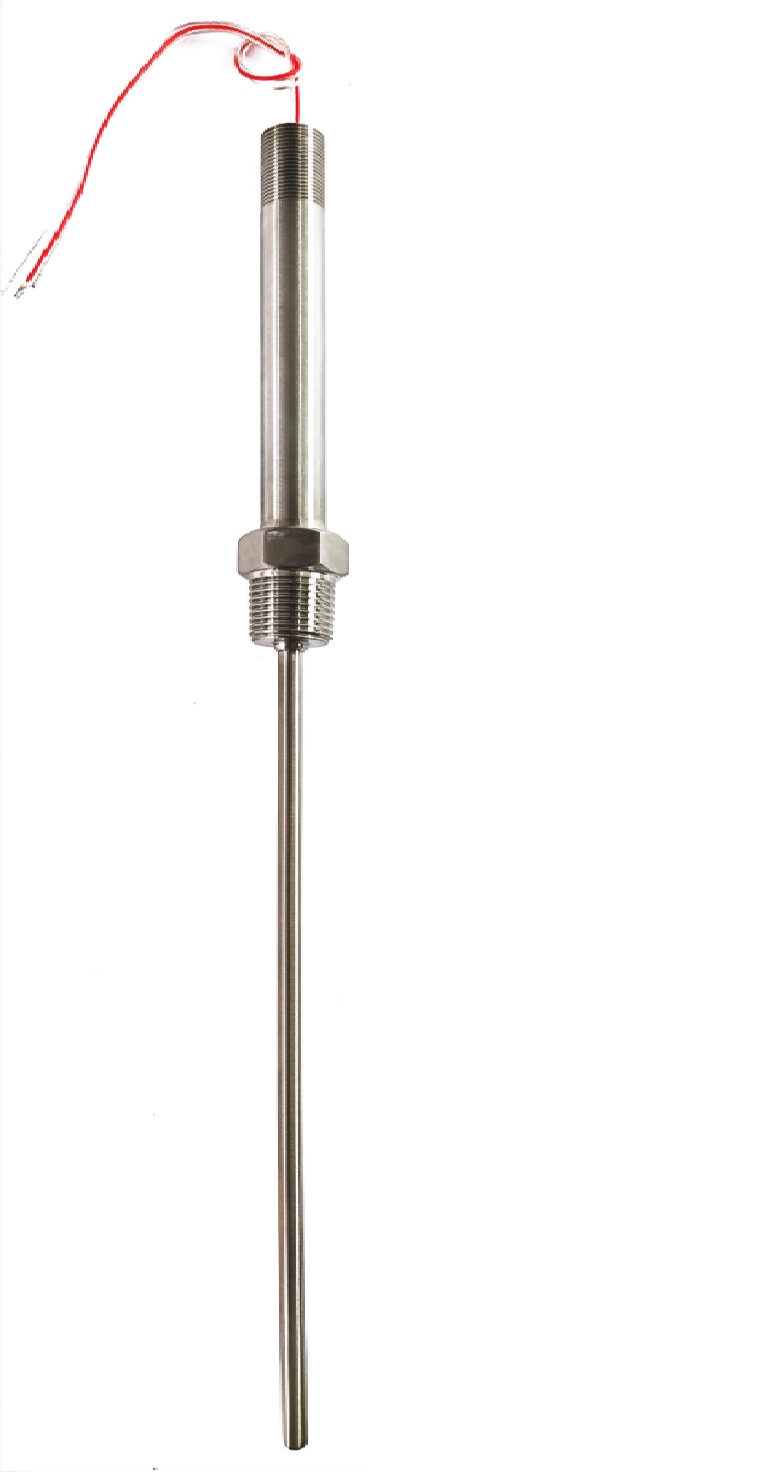

2. مقاومت حرارتی غلاف‌دار (آرموردار)

در این نوع، المنت حسگر دما به همراه سیم‌های رابط و پودر عایق در داخل لوله‌ای از جنس استنلس استیل مونتاژ و سپس با قالب کشیده می‌شود تا به صورت یکپارچه و مقاوم درآید.
مزایا:

• قطر کم و سرعت پاسخ بالا

• انعطاف‌پذیری و سهولت در نصب

• مقاومت بالا در برابر لرزش و ضربه

• طول عمر زیاد

• مناسب برای محیط‌های آلوده، دارای ارتعاش یا شرایط سخت کاری

اصل عملکرد

عملکرد مقاومت حرارتی بر پایه تغییر مقدار مقاومت الکتریکی با تغییر دما است.
به عنوان مثال، مقاومت پلاتینیوم نوع Pt100 در دمای °C 0 دارای مقدار مقاومت 100 اهم است. با تغییر دما، مقدار مقاومت نیز تغییر کرده و دستگاه اندازه‌گیری مقدار دما را متناسب با آن نمایش می‌دهد.

مشخصات فنی

• استاندارد ساخت: JB/T 8622-1997

• المنت اندازه‌گیری: پلاتینیوم (Pt100)

• جنس لوله محافظ: استنلس استیل 1Cr18Ni9Ti

• کلاس دقت: کلاس A (استاندارد انتخابی شرکت)

🔹 t مقدار مطلق دمای اندازه‌گیری‌شده توسط المان حسگر است.
🔹 مقاومت‌های حرارتی ارائه‌شده توسط شرکت ما همگی از کلاس دقت A می‌باشند.
