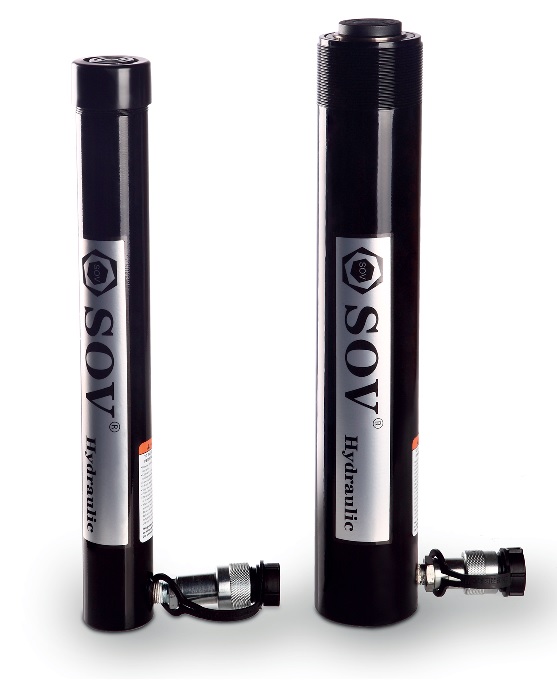

مشخصات فنی سیلندر هیدرولیک یکطرفه سری SOV-RC
سیلندرهای هیدرولیک SOV-RC از نوع یکطرفه (Single Acting) بوده و با فنر بازگشتی داخلی،
برای کاربریهای سنگین صنعتی طراحی شدهاند. این مدلها در تناژهای مختلف از ۵ تا ۱۰۰ تن تولید میشوند
و با فشار کاری استاندارد ۷۰ مگاپاسکال، عملکردی پایدار و دقیق در شرایط سخت صنعتی ارائه میدهند.
ویژگیهای فنی کلیدی
- ظرفیت کاری از ۵ تا ۱۰۰ تن
- فشار کاری: ۷۰ MPa
- طراحی جمعوجور برای فضاهای محدود
- سکوی پیستون با طراحی ضدلغزش
- پوشش ضدزنگ با لعاب پخته برای مقاومت بیشتر در برابر خوردگی
- قابلیت نصب رزوهای و پایهای جهت سهولت در موقعیتدهی
- اتصال استاندارد 3/8″-18NPT برای همه مدلها
کاربردهای متداول
- لیفتینگ و نگهداری سازهها و تجهیزات سنگین در کارگاهها
- تعمیر و نگهداری خطوط تولید، ماشینآلات و پلها
- کاربرد در صنایع فولاد، پتروشیمی، کشتیسازی و نیروگاهها
- ترازسازی و بلندکردن تجهیزات در تعمیرات صنعتی و ساختمانی

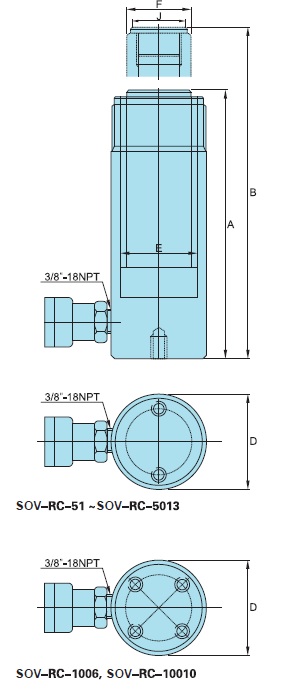

جدول مشخصات فنی
| مدل | ظرفیت (تن) | فشار کاری (MPa) | ارتفاع بسته (A) | کورس (Stroke) | مساحت مؤثر (cm²) | حجم روغن (cm³) | ارتفاع باز (B) | قطر خارجی (D) | قطر زین (Saddle) | وزن (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| SOV-RC-51 | 5 | 70 | 110 | 25 | 7.1 | 16 | 135 | 38 | 25 | 1.0 |
| SOV-RC-101 | 10 | 70 | 89 | 26 | 14.5 | 38 | 115 | 57 | – | 2.6 |
| SOV-RC-1502 | 15 | 70 | 149 | 51 | 20.3 | 104 | 200 | 69 | 38 | 4.1 |
| SOV-RC-2510 | 25 | 70 | 374 | 261 | 33.2 | 867 | 635 | 85 | 50 | 16.3 |
| SOV-RC-308 | 30 | 70 | 387 | 209 | 42.1 | 880 | 596 | 101 | 50 | 18.5 |
| SOV-RC-502 | 50 | 70 | 176 | 51 | 71.2 | 362 | 227 | 127 | 71 | 9.7 |
| SOV-RC-7513 | 75 | 70 | 492 | 333 | 102.5 | 3417 | 825 | 146 | 71 | 37.5 |
| SOV-RC-10010 | 100 | 70 | 449 | 260 | 133.3 | 3466 | 709 | 177 | 71 | 52.0 |
برای دریافت قیمت، فایل فنی و مشاوره انتخاب مدل مناسب با کارشناسان ما در تماس باشید:
✉️ sale@nksm.ir | 📱
+98 930 672 0644
