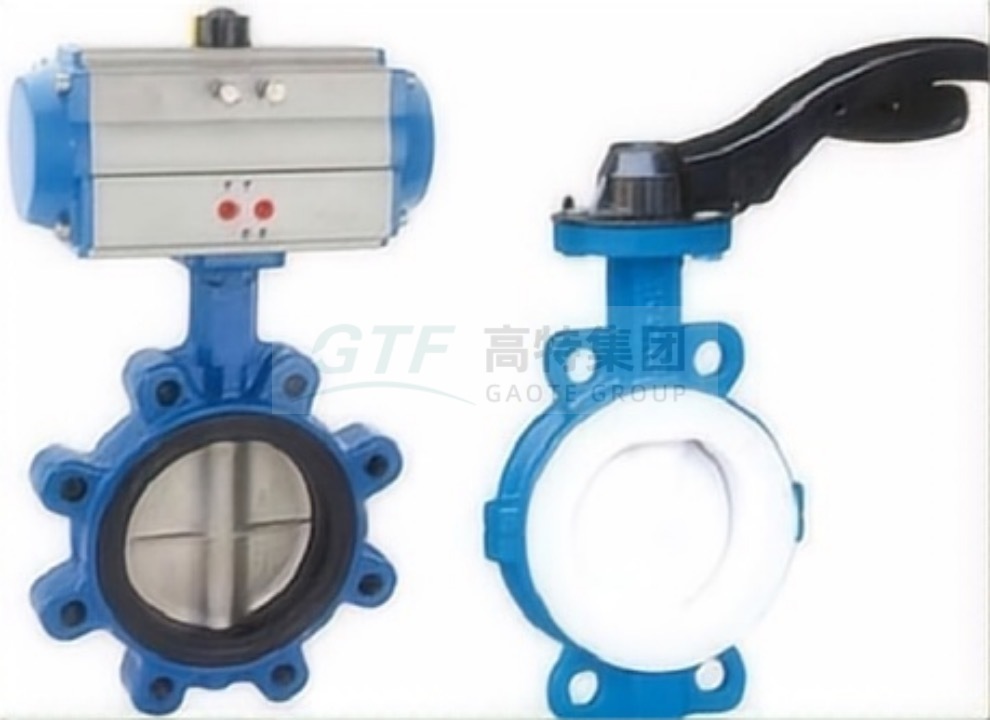

شیر پروانه‌ای فلنج‌دار آب‌بندی نرم مدل D71X-10/16Q
طراحی مرکز محور با عملکرد آب‌بندی قابل اطمینان و بدون نشتی در هر دو جهت جریان
معرفی محصول
شیر پروانه‌ای فلنج‌دار D71X-10/16Q با ساختار مرکز محور (Center-line) طراحی شده و با آب‌بندی قابل اعتماد، عملکرد صفر نشتی (Zero Leakage) را در هر دو جهت جریان تضمین می‌کند. این شیر با بدنه چدنی داکتیل QT450-10 و قطعات داخلی استنلس استیل، مقاومت بالا در برابر خوردگی و ضربه داشته و برای فشارهای کاری ۱۰ تا ۱۶ بار مناسب است.
ویژگی‌های فنی
طراحی مرکز محور
عملکرد آب‌بندی قابل اطمینان و بدون نشتی در هر دو جهت
آب‌بندی دوطرفه
قابل نصب در هر وضعیت و جهت جریان
وزن کم و عملکرد سریع
طراحی نوآورانه با گشتاور عملکرد پایین
قطعات قابل تعویض
اورینگ و نشیمنگاه با مقاومت بالا در برابر فرسایش
مقاومت شیمیایی
سطح داخلی با روکش لاستیک یا تفلون
پوشش ضد زنگ
پوشش رنگ پخت کامل برای جلوگیری از زنگ‌زدگی
استانداردهای طراحی و تولید
طراحی شیر
GB/T 12238
طول ساختاری
GB/T 12221
ابعاد فلنج
GB/T 17241.6
تست و بازرسی
GB/T 13927
مواد اجزای اصلی
| ردیف | نام قطعه | جنس |
|---|---|---|
| 1 | بدنه شیر | QT450 / GGG40 / GGG50 / CF8 / CF3M |
| 2 | دیسک پروانه‌ای | QT450 / GGG40 / GGG50 / CF8 / CF3M |
| 3 | شافت | 2Cr13 / F304 / F316 |
| 4 | بسته‌بندی آب‌بندی | EPDM / PTFE |

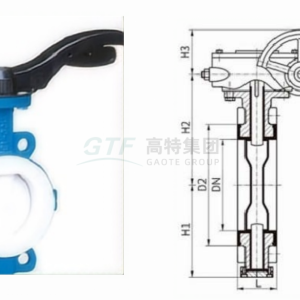

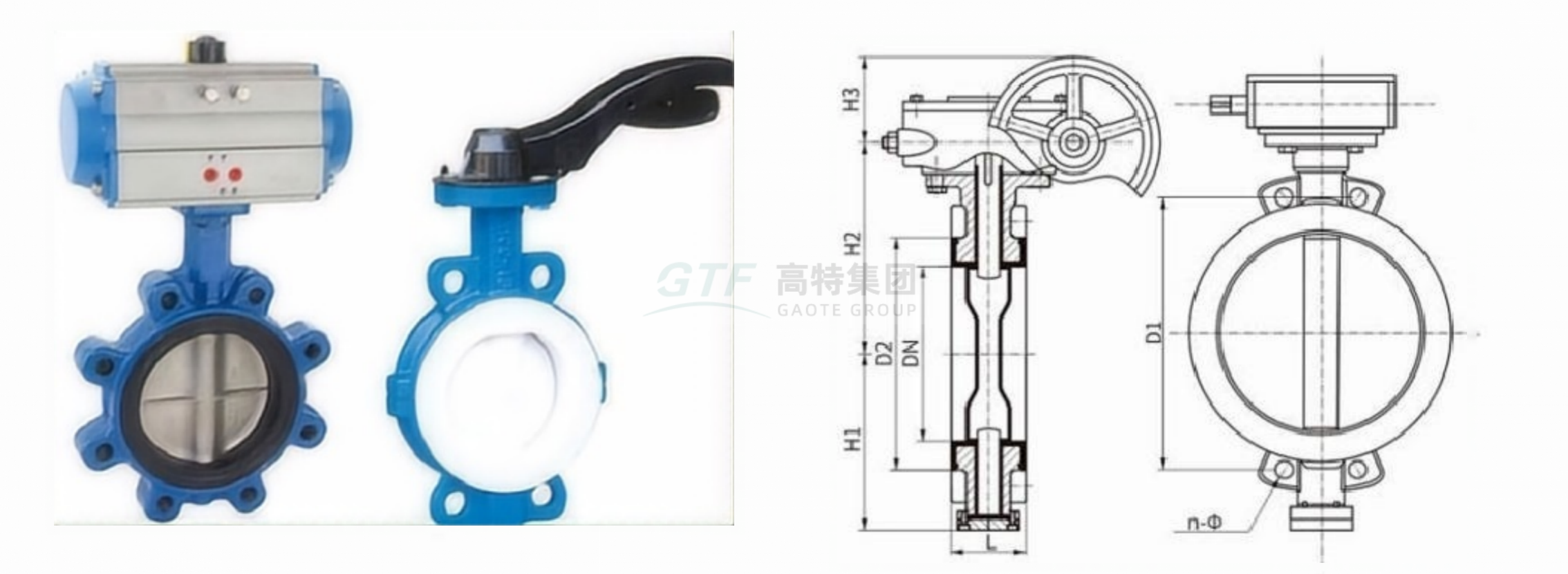

ابعاد و مشخصات اتصالات (فشار کاری ۱۰ بار)
| قطر اسمی (DN) | طول (L) | D | D1 | D2 | تعداد-قطر سوراخ (n-Φ) |
|---|---|---|---|---|---|
| 50 | 43 | 165 | 125 | 99 | 4-Φ18 |
| 80 | 46 | 200 | 160 | 132 | 8-Φ18 |
| 100 | 52 | 220 | 180 | 156 | 8-Φ18 |
| 150 | 56 | 285 | 240 | 211 | 8-Φ22 |
| 200 | 68 | 395 | 350 | 319 | 12-Φ22 |
| 300 | 78 | 445 | 400 | 370 | 12-Φ22 |
| 400 | 102 | 565 | 515 | 480 | 16-Φ26 |
| 600 | 154 | 780 | 725 | 682 | 20-Φ30 |
ابعاد و مشخصات اتصالات (فشار کاری ۱۶ بار)
| قطر اسمی (DN) | طول (L) | D | D1 | D2 | تعداد-قطر سوراخ (n-Φ) |
|---|---|---|---|---|---|
| 50 | 43 | 165 | 125 | 99 | 4-Φ18 |
| 80 | 46 | 200 | 160 | 132 | 8-Φ18 |
| 150 | 56 | 285 | 240 | 211 | 8-Φ22 |
| 300 | 78 | 460 | 410 | 370 | 12-Φ26 |
| 600 | 154 | 840 | 770 | 720 | 20-Φ36 |
