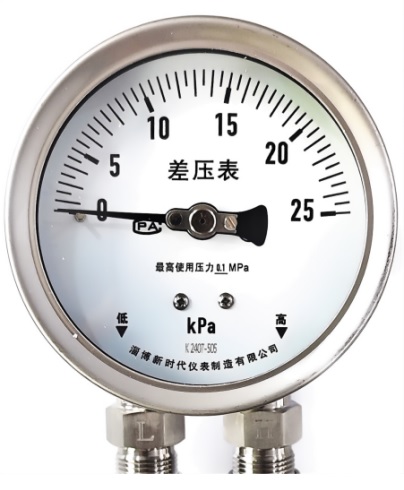

گیج اختلاف فشار سری YC
معرفی محصول
گیج اختلاف فشار سری YC برای اندازهگیری اختلاف فشار، فشار تفاضلی و دبی جریان در سیالات مختلف (مایعات و گازها) طراحی شده است.
این دستگاه در صنایع شیمیایی، پتروشیمی، الیاف مصنوعی، نیروگاهها، داروسازی و تجهیزات فرآیندی کاربرد فراوان دارد.
گیج اختلاف فشار YC دارای ساختار دو بلوزی (Double Bellows) با طراحی ویژه است که باعث افزایش پایداری، طول عمر و دقت در اندازهگیری میشود.
اتصالها بهصورت موازی (قابل اتصال مستقیم به بلوک سهشیری) یا زاویهدار قابل ارائه هستند.
اصل عملکرد و ساختار
این ابزار از دو بلوز متقارن تشکیل شده که در دو طرف پایهای به شکل “工” نصب میشوند. انتهای بالا و پایین پایه به ترتیب متحرک و ثابت بوده و توسط
صفحه فنری به هم متصلاند. هر بلوز به یکی از ورودیهای فشار بالا (High) و پایین (Low) متصل است.
با ایجاد اختلاف فشار بین دو سمت، نیروی حاصل باعث حرکت پایه متحرک میشود و از طریق مکانیزم چرخدندهای، حرکت عقربه بر روی صفحه نمایش داده شده و
مقدار اختلاف فشار (ΔP) بهصورت دقیق نمایش داده میشود.
مشخصات فنی
| مورد | توضیحات |
|---|---|
| بازه اندازهگیری اختلاف فشار | 10KPa تا 1600KPa |
| حداکثر فشار استاتیکی | 0.6MPa تا 10MPa |
| کلاس دقت | 2.5 |
| فاصله مرکز رزوهها | 54mm |
| سایز اتصال رزوهای | M20×1.5، NPT1/2، G1/2 و سایر استانداردها |
| جنس بخشهای در تماس با سیال | استنلس استیل 304 (0Cr18Ni9) یا 316 (0Cr17Ni14Mo2) |
| نوع اتصال | موازی یا زاویهدار (قابل اتصال به بلوک سهشیری) |
| نوع سیال قابل اندازهگیری | مایعات یا گازهای تمیز و با ویسکوزیته پایین |
مزایا
- مناسب برای اندازهگیری اختلاف فشار در محدودههای پایین
- ساختار مقاوم با پایداری و عمر طولانی
- قابلیت نصب مستقیم به بلوک سهشیری
- مکانیزم دو بلوزی با حساسیت بالا
- دقت قابل قبول در شرایط صنعتی
- مقاومت بالا در برابر خوردگی و ارتعاش
کاربردها
- صنایع شیمیایی و پتروشیمی
- نیروگاهها و بویلرها
- کارخانههای دارویی و غذایی
- فرآیندهای فیلتراسیون و تصفیه
- اندازهگیری جریان در خطوط لوله گاز و مایع
- کنترل اختلاف فشار در سیستمهای HVAC
