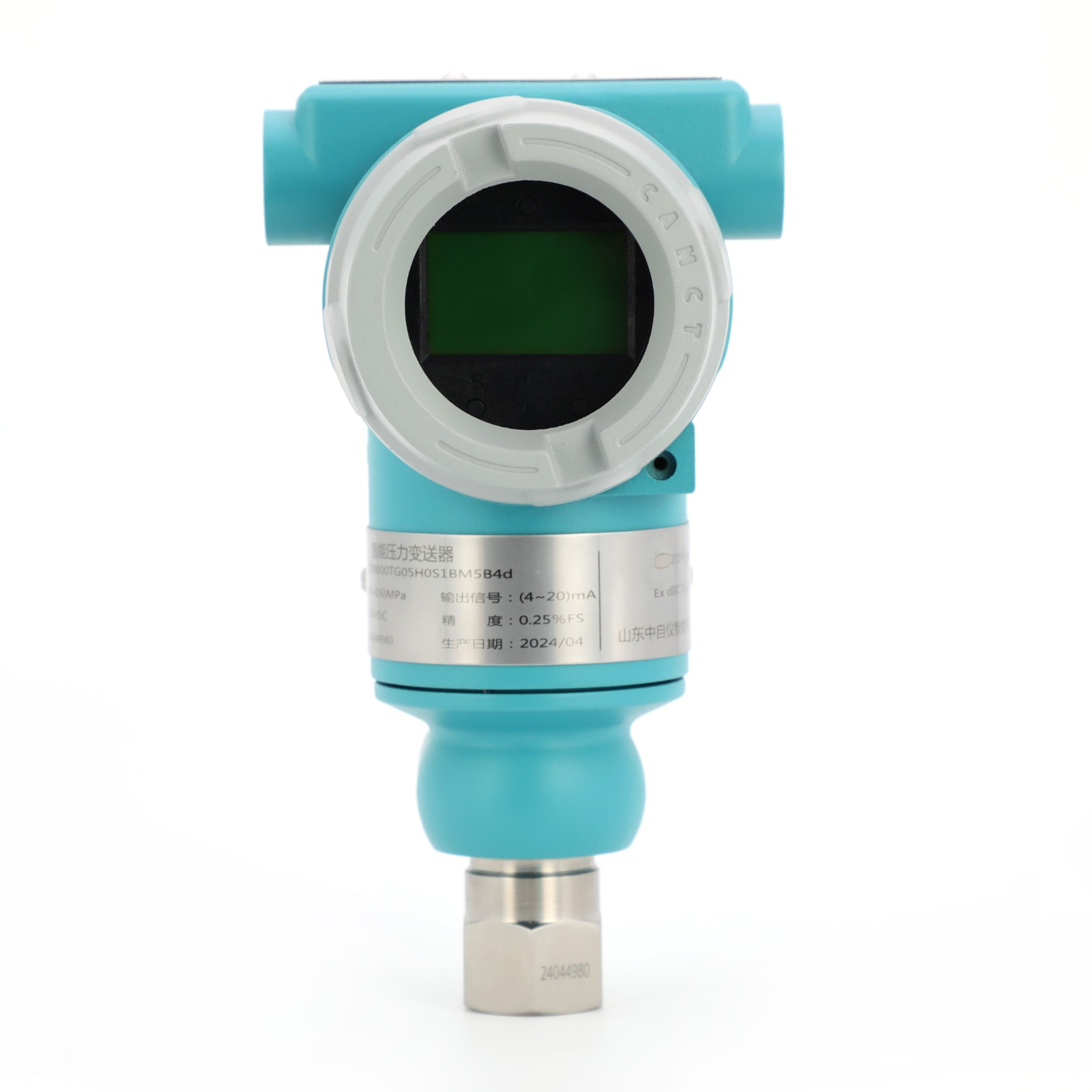

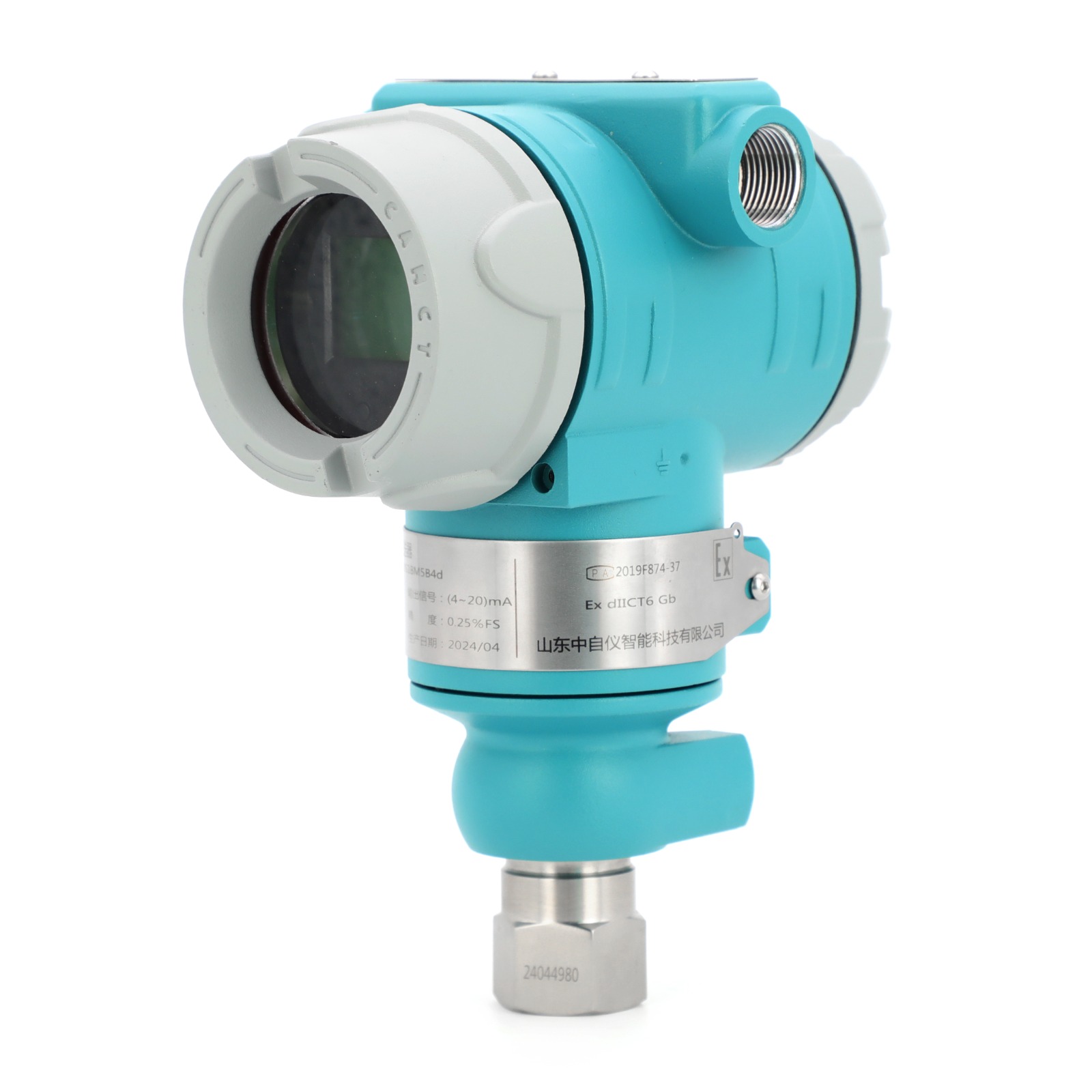

ZY8000T — ترانسمیتر فشار هوشمند (Direct-connected)
معرفی کلی
سری ZY8000T ساخت شرکت CAMCT یک ترانسمیتر فشار مستقیم و هوشمند با سنسور
سیلیکون تکبلوری و الکترونیک ماژولار است. این محصول با طراحی ضد اختلال، محافظت در برابر
صاعقه و ایزولاسیون منبع تغذیه از سیگنال سنسور، پایداری و دقت بالایی ارائه میدهد.
بالاترین درجه دقت قابل دسترس تا 0.05% است.
کاربردهای معمول
- پتروشیمی، نفت و گاز
- نیروگاهها و تجهیزات بخار
- متالورژی و صنایع فولاد
- محیطزیست، تصفیه آب و فاضلاب
- صنایع دارویی و غذایی
- نیروگاههای هستهای و صنایع حساس
بازههای اندازهگیری (کُدهای Range)
GP — Gauge pressure (kPa)
| کد |
مین رِنج (kPa) |
ماکس رِنج (kPa) |
محدوده اندازهگیری |
حد بارگذاری (kPa) |
| 01 |
2.5 |
10 |
-10 ~ 10 |
100 |
| 02 |
5 |
20 |
-20 ~ 20 |
200 |
| 03 |
20 |
70 |
-70 ~ 70 |
700 |
| 04 |
70 |
350 |
-100 ~ 350 |
1000 |
| 05 |
200 |
700 |
-100 ~ 700 |
2000 |
| 06 |
700 |
3500 |
-100 ~ 3500 |
7000 |
| 07 |
2000 |
7000 |
-100 ~ 7000 |
20000 |
| 08 |
7000 |
35000 |
-100 ~ 35000 |
50000 |
| 09 |
20000 |
100000 |
-100 ~ 100000 |
150000 |
AP — Absolute pressure (kPa)
| کد |
مین رِنج (kPa) |
ماکس رِنج (kPa) |
محدوده اندازهگیری |
حد بارگذاری (kPa) |
| 03 |
20 |
70 |
0 ~ 70 |
700 |
| 04 |
70 |
350 |
0 ~ 350 |
1000 |
| 05 |
200 |
700 |
0 ~ 700 |
2000 |
| 06 |
700 |
3500 |
0 ~ 3500 |
7000 |
مشخصات فنی کلیدی
| مشخصه |
مقدار |
| دقت (Accuracy grade) |
0.05%FS, 0.075%FS, 0.1%FS, 0.25%FS, 0.5%FS |
| نسبت Max Range |
50 : 1 |
| زمان پاسخ |
≤ 90 ms |
| سیالات قابل اندازهگیری |
مایع، گاز، بخار |
| پایداری بلندمدت |
≤ 0.03%FS در سال |
| دمای مدیوم |
-40 ~ 100 ℃ |
| دمای محیط |
-30 ~ 70 ℃ |
| درجه حفاظت |
IP67 |
| مواد دیافراگم |
316L, HC, تانتالوم, 316L پوشش طلا |
| مواد بدنه در تماس با فرآیند |
316L, HC |
| جنس پوسته |
آلومینیوم دایکست (استاندارد) / استنلس استیل (اختیاری) |
| اتصال پروسس |
M20×1.5 (M) / 1/2″ NPT (F) |
| رابط الکتریکی |
2 × M20×1.5 (F) / 2 × 1/2″ NPT (F) |
| خروجی/پروتکل |
4–20 mA + HART (H) / PROFIBUS-PA (P) / FOUNDATION Fieldbus (F) |
لیست انتخاب (Selection list — خلاصه)
| فیلد |
کد نمونه |
توضیح |
| مدل |
ZY8000T |
ترانسمیتر فشار هوشمند مستقیم |
| Pressure Datum |
G / A |
G = Gauge, A = Absolute |
| Range code |
01 ~ 09 |
کدهای GP جدول بالا |
| Communication |
H / P / F |
H=HART, P=PROFIBUS-PA, F=FF |
| Process connection |
0 / 1 / 2 / 3 |
0=1/2″ NPT internal, 1=M20 ext, 2=G1/2 ext, 3=Customized |
| Wetted parts |
C / S / H / G |
جنس دیافراگم و رابط فرآیندی (مثلاً C=316L/304) |
| Filling fluid |
1 / 2 |
1=Silicone oil, 2=Fluorine oil |
| Shell & Electric interface |
A / B / C / D |
پیکربندی بدنه و رابط الکتریکی (آلومینیوم یا استیل) |
| Display |
M0 / M5 |
M5 = LCD display header |
| Mounting bracket |
B0 / B4 |
B4 = L-shaped 304 bracket |
| Explosion proof |
0 / d / i |
d = Exd, i = Exia |
گزینهها و افزودنیها (نمونه)
- اتصالات الکتریکال: G60 (M20×1.5), G61 (1/2 NPT), G70 (M20×1.5 استیل), G71 (1/2 NPT استیل)
- گواهیها: EAC (Customs Union), SIL (P10) و گزینههای مخصوص
- گزینههای پاکسازی روغن، پیچهای محافظ پوشش جلو، پلاک استیل خارجی و غیره
نکات کاربردی
مقادیر دقیق عملکردی (محدوده دقیق فشار، دمای کاری، زمان پاسخ، IP و غیره) وابسته به پیکربندی انتخابی هستند. برای دریافت دیتاشیت فنی کامل و قیمت، مشخصات فرآیند (نوع سیال، محدوده فشار، دما و شرایط خورندگی) را ارسال کنید.
