گیج فشار (مانومتر) آنالوگ

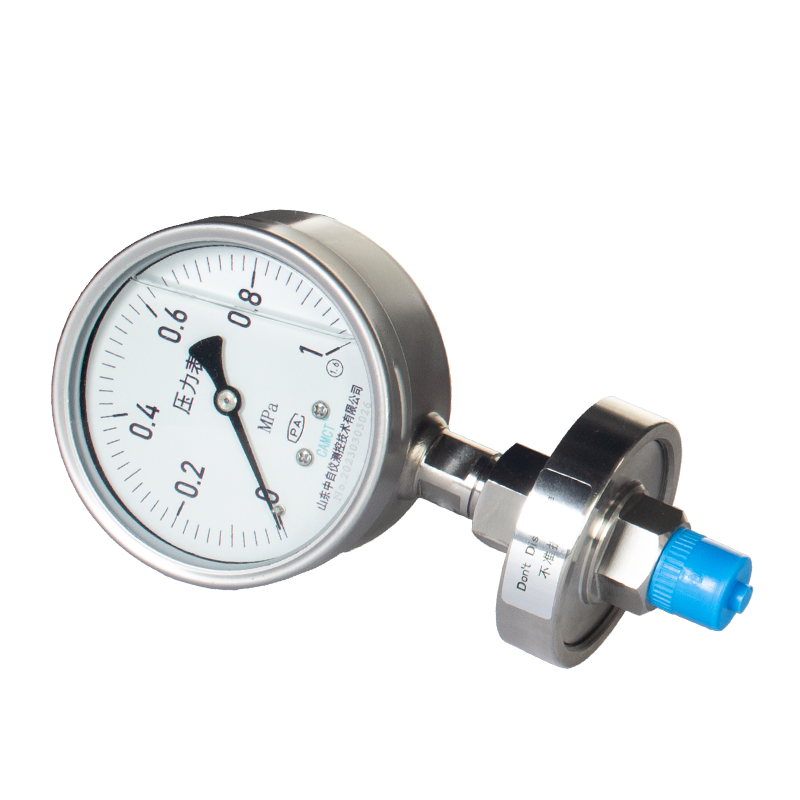

گیج فشار دیافراگمی سری YTP
تماس بگیرید
معرفی محصول
گیج فشار دیافراگمی سری YTP نوعی فشارسنج است که در آن قسمت اندازهگیری فشار توسط یک دیافراگم و مایع واسط از سیال فرآیند جدا میشود.
این طراحی باعث میشود تا هیچگونه تماس مستقیمی بین سیال و قسمت مکانیکی یا داخلی گیج وجود نداشته باشد.
این گیجها بهویژه برای اندازهگیری فشار سیالاتی مناسباند که دارای ویژگیهای زیر هستند:
-
خورندگی بالا
-
گرانروی زیاد یا تمایل به کریستالیزه شدن
-
دارای ذرات جامد معلق
-
قابل انجماد یا رسوبزا
-
یا زمانی که لازم است از ورود مستقیم سیال فرآیند به درون فشارسنج جلوگیری شود و تمیز کردن دستگاه آسان باشد.
به همین دلیل، گیج فشار دیافراگمی YTP در صنایع پتروشیمی، داروسازی، صنایع غذایی، تصفیهخانهها، پالایشگاهها، و سیستمهای با سیالات خورنده یا غلیظ کاربرد گسترده دارد.

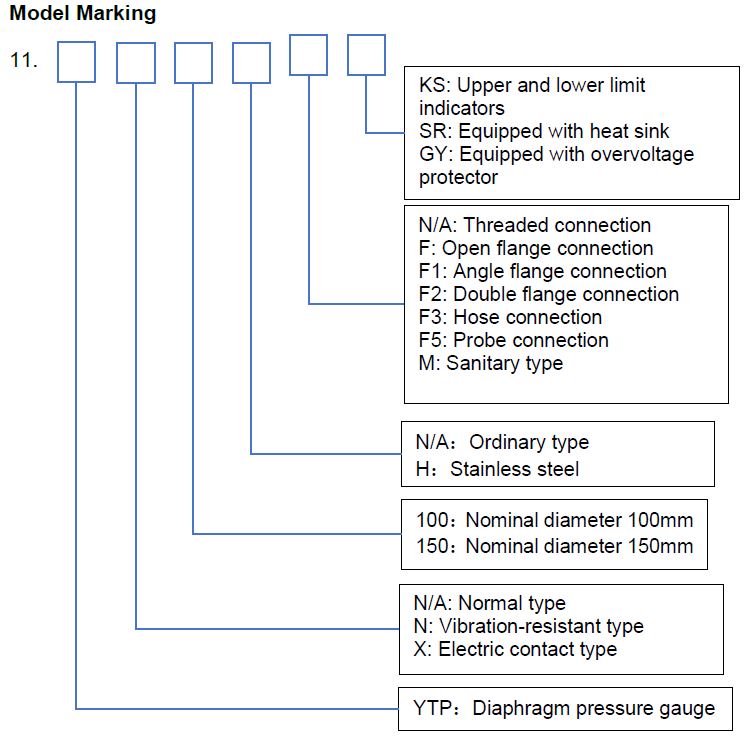

شاخصهای فنی
| مورد | توضیحات |
|---|---|
| کلاس دقت | 1.6 و 2.5 |
| محدوده اندازهگیری فشار (MPa) | -0.1~0 تا 0~60 (اتصال رزوهای و فلنجی) / -0.1~0 تا 0~2.5 (اتصال بهداشتی Clamp) |
| نوع اتصال | رزوهای: M20×1.5، G1/2، NPT1/2 و غیره فلنجی: مطابق استانداردهای HG (چین)، ANSI (آمریکا)، DIN (آلمان) یا سفارشی بر اساس نیاز کاربر |
| مایع پرکننده داخلی | روغن سیلیکون، اتیلنگلیکول، فلوئورینتد اویل یا گلیسیرین بسته به دما و نوع سیال |
| شرایط محیطی کار | دما: °C -40 تا °C +70 / رطوبت نسبی ≤ 85% |
| شرایط فشار کاری | فشار ثابت: تا ¾ حد بالای اندازهگیری فشار متناوب: تا ⅔ حد بالای اندازهگیری فشار لحظهای: تا حد بالای اندازهگیری |
| جنس دیافراگم | 316L، HC276، تانتالوم (Ta)، مونل (Monel)، نیکل (Ni)، تیتانیوم (Ti)، 316L آبکاری طلا، یا پوشش PTFE و سایر مواد مقاوم به خوردگی |
| استاندارد تولید | JB/T 8624-19 |
انتخاب مایع پرکننده مناسب
| نوع مایع پرکننده | محدوده دمای کاری دیافراگم (°C) | کاربرد | دمای محیط مناسب (°C) |
|---|---|---|---|
| اتیلن گلیکول | -10 تا +100 | مصارف عمومی | -5 تا +40 |
| روغن سیلیکون (ویسکوزیته پایین) | -40 تا +200 | مصارف عمومی | -30 تا +50 |
| روغن سیلیکون (ویسکوزیته بالا) | -10 تا +350 | دماهای بالا | -20 تا +60 |
| فلوئورینتد اویل | -30 تا +160 | برای اسیدها بهویژه HCl | -20 تا +50 |
| گلیسیرین | -5 تا +100 | صنایع غذایی | -5 تا +40 |
مقاومت مواد دیافراگم در برابر سیالات مختلف
| سیال | 316L | Ti | Ta | Monel | HC | PTFE |
|---|---|---|---|---|---|---|
| اسید سولفوریک (H₂SO₄) | △ | △ | ◎ | ∨ | ∨ | ∨ |
| اسید نیتریک (HNO₃) | ∨ | ◎ | ◎ | ∨ | ∨ | — |
| اسید هیدروکلریک (HCl) | △ | ◎ | ∨ | ∨ | — | — |
| اسید فسفریک (H₃PO₄) | ∨ | △ | ◎ | ∨ | ∨ | ∨ |
| اسید استیک (CH₃COOH) | ∨ | ◎ | ◎ | ∨ | ◎ | ∨ |
| سود سوزآور (NaOH) | ◎ | ◎ | △ | ◎ | ◎ | ∨ |
| کربنات سدیم (Na₂CO₃) | ◎ | ◎ | ◎ | ◎ | ∨ | ∨ |
| بیکربنات سدیم (NaHCO₃) | ◎ | ◎ | ◎ | ◎ | ◎ | ∨ |
| کلر (Cl₂) | خشک: ∨ / مرطوب: × | خشک: × / مرطوب: ◎ | ◎ | خشک: ∨ / مرطوب: × | ∨ | — |
| برم (Br₂) | خشک: × / مرطوب: △ | خشک: × / مرطوب: ∨ | ◎ | خشک: ◎ / مرطوب: × | ◎ | ∨ |
| آمونیاک (NH₃) | ∨ | ◎ | × | × | ◎ | ∨ |
| آب دریا (30% NaCl) | ∨ | ∨ | ◎ | ◎ | ◎ | ∨ |
علائم راهنما:
-
◎ = بهترین انتخاب
-
∨ = قابل استفاده
-
△ = قابل استفاده مشروط
-
× = غیرقابل استفاده
🔹 در موارد استفاده مشروط، باید علاوه بر نوع سیال، دما و غلظت آن نیز در انتخاب متریال مدنظر قرار گیرد.
به عنوان مثال، فولاد ضدزنگ 316L در دمای 20°C برای اسید سولفوریک 40% قابل استفاده است (نرخ خوردگی < 0.1mm/a)،
اما در دمای 40°C غیرقابل استفاده میشود (نرخ خوردگی > 10mm/a).
مزایا
-
ایزولاسیون کامل بخش اندازهگیری از سیال فرآیند
-
قابلیت استفاده برای سیالات خورنده، غلیظ و آلوده
-
آسانی در تمیزکاری و جلوگیری از تجمع رسوبات
-
انتخاب متریال و مایع پرکننده متناسب با شرایط کاری
-
عملکرد پایدار، دقت بالا و عمر طولانی
