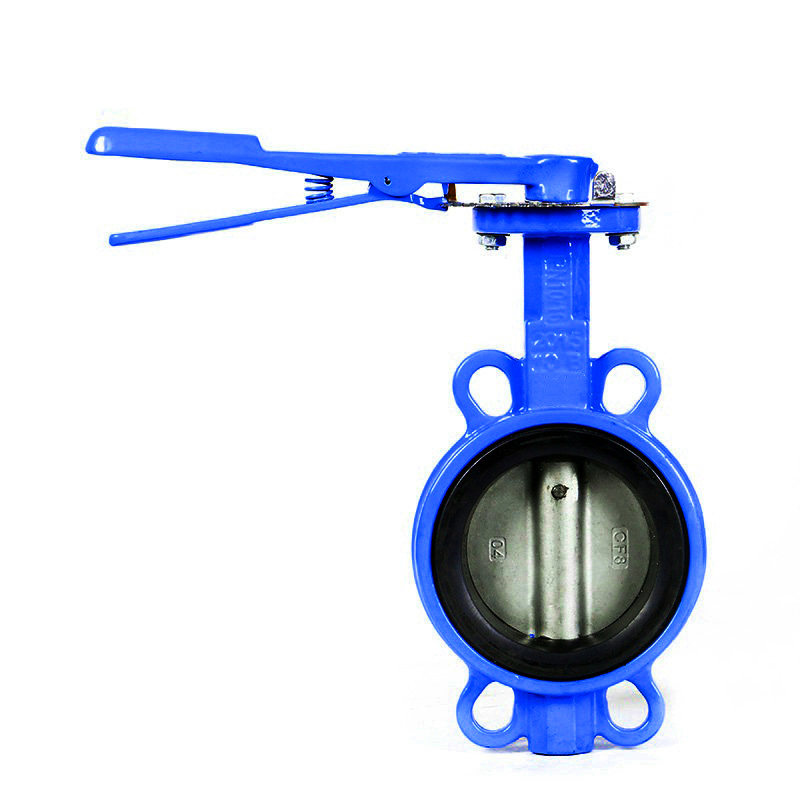

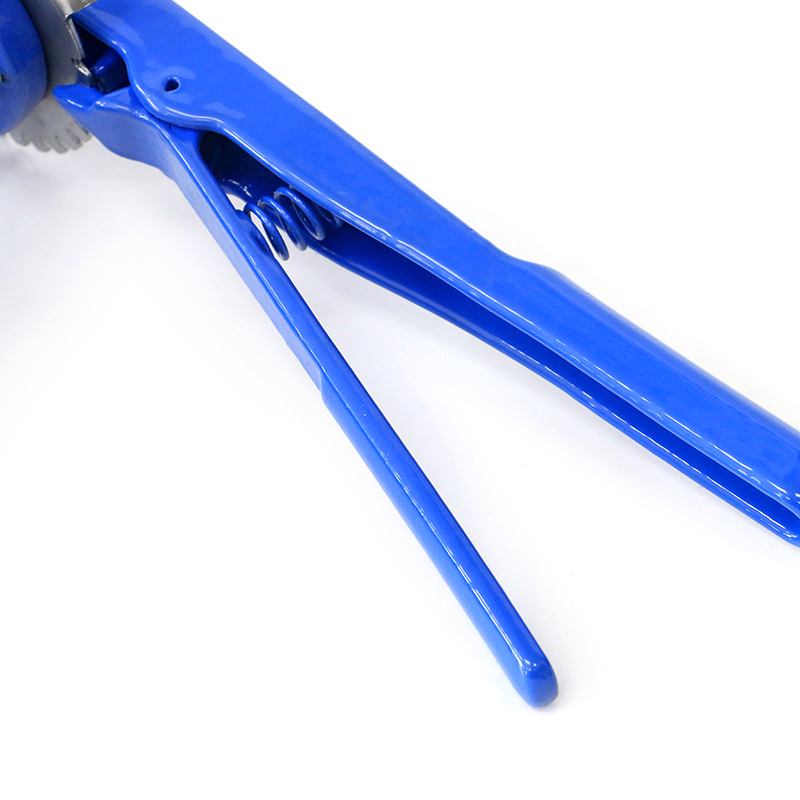

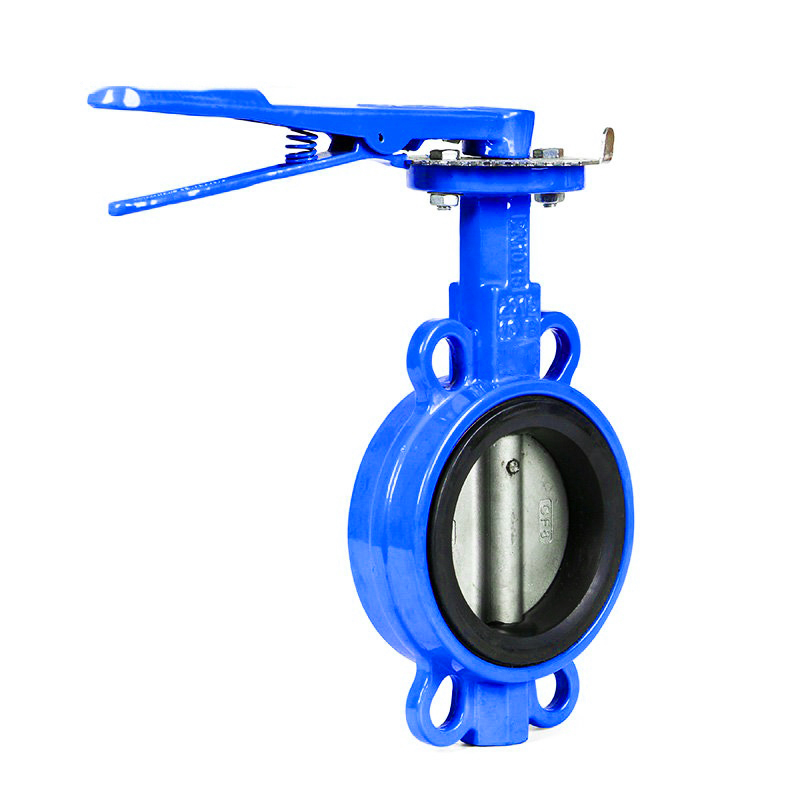

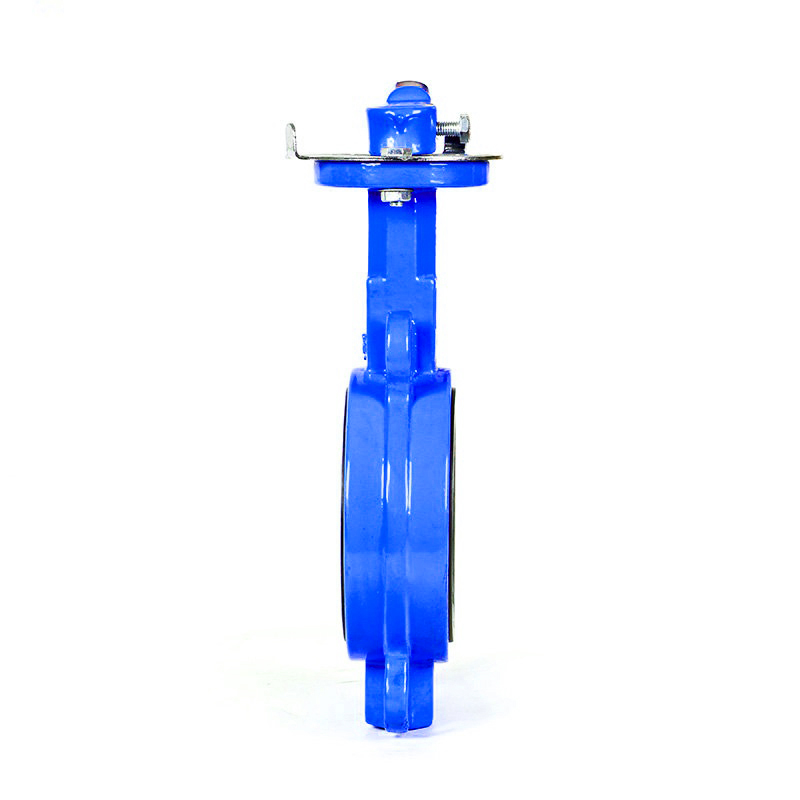

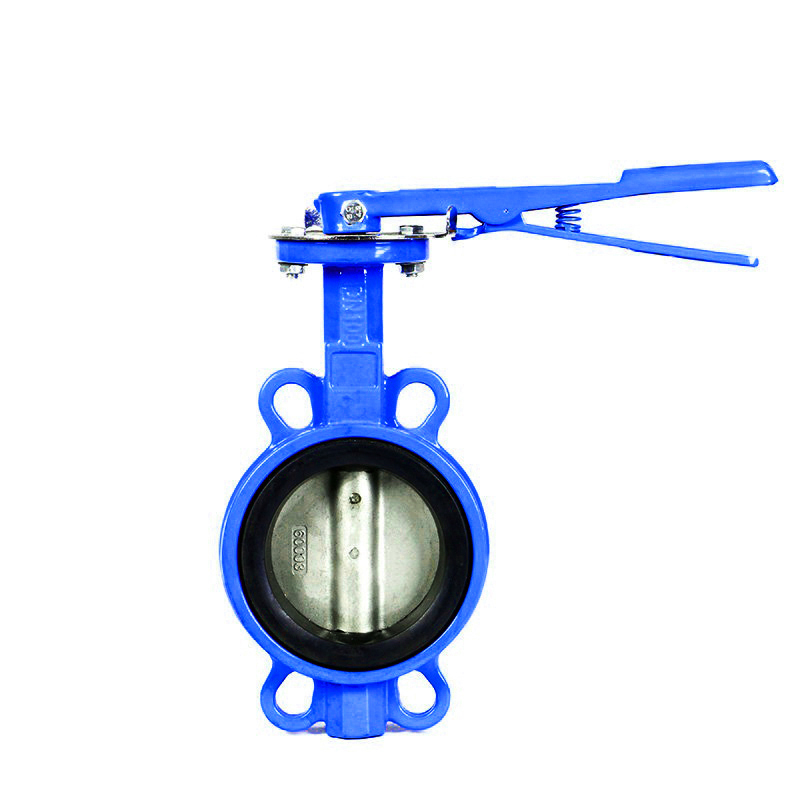

🦋 شیر پروانهای ویفری (Wafer Type Butterfly Valve)
شیر پروانهای ویفری (بین فلنجی) یکی از رایجترین انواع شیرهای کنترلی در صنایع آب، فاضلاب، تأسیسات و صنایع شیمیایی است.
این نوع شیر دارای ساختاری ساده، وزن سبک و نصب آسان بوده و برای کنترل جریان یا قطع کامل سیال در خطوط لوله به کار میرود.
ویژگیهای محصول
- طراحی کوچک و سبک، نصب آسان در هر موقعیت
- ساختار ساده و فشرده با چرخش ۹۰ درجه برای عملکرد سریع
- گشتاور کم و عملکرد نرم و بیصدا
- ویژگی جریان خطی با دقت بالا در تنظیم جریان
- عمر طولانی و مقاومت بالا در برابر خوردگی
- آببندی کامل و بدون نشتی حتی در تستهای فشار بالا
- قابل استفاده برای انواع سیالات با انتخاب متریال مناسب
مشخصات فنی
| عنوان | PN10 | PN16 |
|---|---|---|
| فشار نامی | 10 بار | 16 بار |
| فشار تست بدنه | 15 بار | 24 بار |
| فشار تست آببندی | 11 بار | 17.6 بار |
| دمای کاری | 0 تا 80 درجه سانتیگراد | |
| سیال قابل استفاده | آب، فاضلاب، روغن، هوا | |
جنس اجزا
| نام قطعه | جنس |
|---|---|
| بدنه شیر | چدن خاکستری یا چدن داکتیل |
| دیسک (پروانه) | چدن داکتیل یا استنلس استیل |
| شفت | استنلس استیل یا فولاد کربنی |
| نشیمن (Seat) | لاستیک NBR یا تفلون (PTFE/F4) |
ابعاد اتصال
| سایز (DN) | طول (L) | قطر فلنج (Φ) | تعداد سوراخ | قطر سوراخ (d) | پیچها |
|---|---|---|---|---|---|
| 50 | 43 | 125 | 4 | 18 | M16 |
| 65 | 46 | 145 | 4 | 18 | M16 |
| 80 | 46 | 160 | 4 | 18 | M16 |
| 100 | 52 | 180 | 8 | 18 | M16 |
| 125 | 56 | 210 | 8 | 18 | M16 |
| 150 | 56 | 240 | 8 | 23 | M16 |
| 200 | 60 | 295 | 12 | 23 | M20 |
کاربردها
- سیستمهای آب و فاضلاب
- تأسیسات حرارتی و برودتی (HVAC)
- صنایع شیمیایی، غذایی و دارویی
- خطوط انتقال نفت و سیالات سبک
- کاربرد در مکانهایی با فضای محدود و نیاز به وزن کم
