فلومتر جرمی کوریولیس — چیست، چگونه کار میکند و تاریخچه
راهنمای فنی و کاربردی — مناسب برای مهندسین خرید، پروژههای صنعتی و تیمهای سرویس
مقدمه — چرا «جرمی» مهم است؟
فلومترهای جرمی (Mass Flow Meters) اندازهگیری مقدار جرم جریان عبوری از یک مقطع را انجام میدهند — برخلاف فلومترهای حجمی که حجم عبوری را میسنجند.
فلومترهای «کوریولیس» (Coriolis) بهصورت مستقیم مقدار جرم جریان را اندازهگیری میکنند و همین موضوع آنها را برای صنایع حساس (پتروشیمی، دارویی، غذایی، پالایش، و…) ایدهآل میسازد.
اثر کوریولیس — قانون پایه
«اثر کوریولیس» پدیدهای فیزیکی است که زمانی رخ میدهد که یک جرم در یک چارچوب چرخان حرکت کند؛ در این حالت نیرویی عمود بر جهت حرکت و محور چرخش ظاهر میشود.
در زبان ساده: اگر لولهای را عمداً با فرکانس مشخصی به ارتعاش درآوریم و سیالی با جرم درون آن عبور کند، جریان جرم باعث ایجاد تغییراتی در رفتار ارتعاش لوله میشود — این تغییرات قابل اندازهگیری و تبدیل به مقدار جرمی جریان میگردد.
چگونه یک فلومتر کوریولیس کار میکند؟ (شرح عملی)
- لولههای اندازهگیری ارتعاشی: سنسور معمولاً شامل یک یا دو لوله ارتعاشکننده است که با یک محرک مکانیکی یا الکترومغناطیسی در فرکانس مشخص نوسان میکنند.
- ایجاد اثر کوریولیس توسط سیال: زمانی که سیال با جریان جرمی از لولهٔ در حال نوسان عبور میکند، نیروی کوریولیس سبب ایجاد تاخیر فازی (Phase Shift) یا تغییر زاویه ارتعاش بین دو نقطهٔ حسگر میشود.
- اندازهگیری تاخیر فازی: ترانسمیتر اختلاف فاز بین سنسورها را اندازه میگیرد. اندازهٔ این اختلاف فاز مستقیماً متناسب با مقدار جرم جریان است.
- محاسبه چگالی و دما: تغییرات فرکانس یا پاسخ رزوناتور لوله بسته به جرم حجمی (چگالی) سیال میتواند برای محاسبهٔ چگالی استفاده شود. همچنین سنسورهای دما روی ترانسمیتر کمک میکنند تا تصحیحات دمایی انجام شوند.
فرمول تقریبی (نمایشی): اختلاف فاز ∝ ṁ (جرم بر ثانیه). در پیادهسازیهای واقعی روابط دقیقتری وجود دارد که وابسته به هندسهٔ لوله، بسامد ارتعاش و پارامترهای ساخت هستند.
اجزای اصلی سیستم
- سنسور/حسگر ارتعاشی (Measurement Tube)
- محرک ارتعاش (Exciter)
- گسگتها و فلنجها برای نصب
- ترانسمیتر الکترونیکی (Transmitter) — محاسبه و خروجی دادهها (HART, Modbus, Profibus, 4-20mA)
- سنسور دما و الکترونیک کنترلی
مزایا و محدودیتها
مزایا
- اندازهگیری مستقیم جرم (بدون نیاز به دانستن چگالی برای محاسبه جرم).
- دقت و تکرارپذیری بسیار بالا — مناسب برای اندازهگیریهای کمی حساس و تراکنش ماده (بهای مواد، واکنش شیمیایی، خوراک خط تولید).
- قابلیت اندازهگیری همزمان دبی و چگالی (و بعضاً دما) در یک سنسور.
- مناسب برای سیالات با ویسکوزیته و خواص متغیر.
محدودیتها
- حساسیت به ارتعاشات مکانیکی خارجی — نصب صحیح و پشتیبانی مکانیکی لازم است.
- هزینهٔ اولیه معمولاً بالاتر از برخی فلومترهای حجمی ساده.
- در بعضی شرایط گازهای حاوی ذرات معلق یا حبابهای زیاد میتواند دقت را کاهش دهد؛ اما بهطور کلی عملکرد بهتری نسبت به سایر تکنولوژیها در حضور تغییرات روند دارد.
کاربردهای متداول
- فرآیندهای پالایشگاهی و پتروشیمی — خوراک واکنشگرها، اندازهگیری محصولات.
- صنایع غذایی و دارویی — دوزینگ دقیق، کنترل فرمولاسیون.
- اندازهگیری خوراک بویلرها و سوختها.
- کنترل خطوط تولید مواد شیمیایی و رزینها.
تاریخچهٔ مختصر
نام «اثر کوریولیس» از نام گاسپار-گوستاو کوریولیس (Coriolis) میآید که در قرن نوزدهم این اثر را در چارچوبهای چرخان توصیف کرد.
ایدهٔ استفاده از این اثر برای اندازهگیری جریان در آزمایشگاهها و پژوهشها در قرن بیستم بررسی شد و از اواخر قرن بیستم (دهههای پایانی) پیادهسازیهای تجاری فلومترهای کوریولیس برای برنامههای صنعتی متداول شد.
از آن زمان تا کنون طراحیها و الکترونیک ترانسمیتر بهطور قابلتوجهی پیشرفت کرده و دقت، پایداری و قابلیتهای ارتباطی این فلومترها بهبود یافته است.
نکات نصب و نگهداری (مختصر)
- محل نصب باید از ارتعاشات مکانیکی خارجی جداسازی شود یا از براکتهای مناسب استفاده شود.
- قبل از راهاندازی، مسیر لوله تا سنسور باید از هوا و حباب خالی شود (در سیالات مایع).
- از فلنجها و بستهای مناسب برای جلوگیری از انتقال تنش مکانیکی استفاده کنید.
- ترانسمیتر را در محلی با دسترسی مناسب و محافظت در برابر شرایط بسیار آلوده یا مرطوب نصب کنید.
- کالیبراسیون دورهای و چکهای عملکردی به حفظ دقت کمک میکند.
پرسشهای متداول (FAQ)
۱. آیا فلومتر کوریولیس برای گاز هم مناسب است؟
بله، بسیاری از مدلها توانایی اندازهگیری جریان گاز را دارند؛ اما در گازهای دارای حباب یا سیالات بسیار رقیق دقت باید با توجه به مدل سنسور بررسی شود.
۲. آیا نیاز به شرایط راستای جریان (Run-in) قبل از اندازهگیری هست؟
در اغلب نصبها نیاز است که قبل از ثبت اندازهگیری نهایی جریان پایدار شود (خصوصاً برای اندازهگیریهای تراکنشی حساس).
۳. فلومتر کوریولیس چگونه چگالی را اندازه میگیرد؟
تغییر فرکانس یا رفتار ارتعاش لوله مرتبط با جرم حجمی سیال است — ترانسمیتر این تغییرات را پردازش و به مقدار چگالی تبدیل میکند.
درخواست اطلاعات فنی یا استعلام

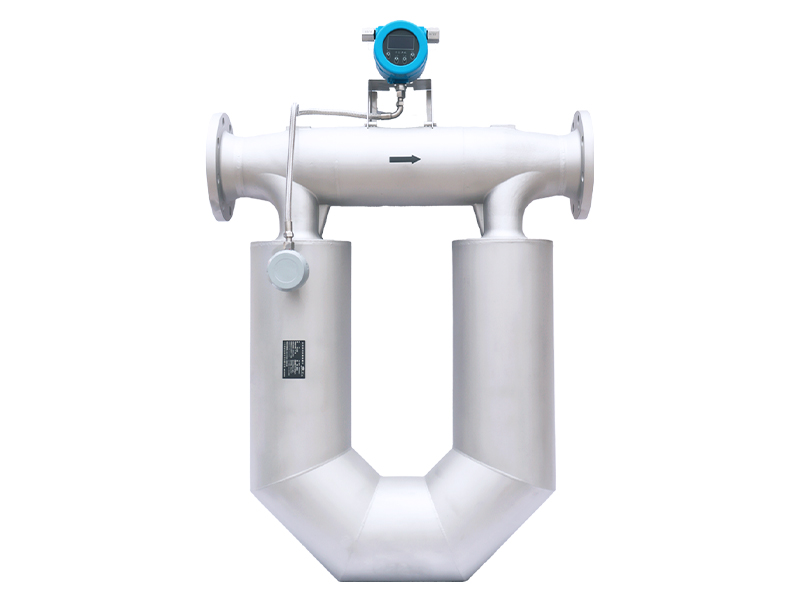

برای دریافت مشاوره فنی، کاتالوگ، نقشههای ابعادی یا استعلام قیمت محصولات Coriolis (مثل K200، K400 و سایر مدلها) با واحد فروش ما تماس بگیرید:
