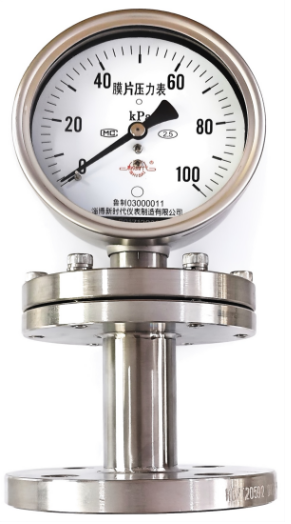

گیج فشار دیافراگمی سری YEP
معرفی محصول
گیج فشار دیافراگمی سری YEP برای اندازهگیری فشار یا خلأ انواع سیالات دارای خاصیت خورندگی ملایم، غیرقابل جامد شدن و غیرکریستالی طراحی شده است.
میزان مقاومت در برابر خوردگی این دستگاه بستگی مستقیم به جنس دیافراگم دارد.
در مدل استنلس استیل (فولاد ضدزنگ)، سیستم انتقال فشار و بدنه هر دو از جنس استنلس استیل ساخته شدهاند که سبب افزایش مقاومت در برابر خوردگی و اطمینان از عملکرد پایدار در محیطهای خورنده میشود.
این گیج بهویژه برای اندازهگیری فشارهای بسیار کم (میکروفشار) در محیطهای شیمیایی، پتروشیمی، نفت و گاز، و صنایع نساجی کاربرد دارد و گزینهای ایدهآل برای سیالات چسبناک، خورنده و غلیظ است که نباید جامد یا کریستالی شوند.
اصل عملکرد و ساختار
ساختار این گیج شامل سه بخش اصلی است:
-
سیستم اندازهگیری: شامل فلنجها، اتصالات و دیافراگم موجدار که وظیفه دریافت فشار سیال را دارد.
-
مکانیزم انتقال و نمایش: متشکل از میله رابط، چرخدندهها، عقربه و صفحه مدرج.
-
بدنه و قاب: بدنه دستگاه بهصورت ضدپاشش و کاملاً آببند طراحی شده تا از نفوذ گرد و غبار و آلودگی به قسمتهای داخلی جلوگیری شود.
نحوه عملکرد:
هنگامی که سیال مورد اندازهگیری بر روی دیافراگم فشار وارد میکند، دیافراگم دچار تغییر شکل الاستیک میشود.
این تغییر شکل از طریق سیستم میله و چرخدندهها تقویت شده و در نهایت عقربه روی صفحه مدرج مقدار فشار را نمایش میدهد.

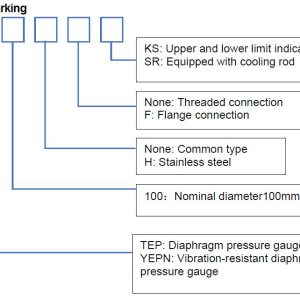

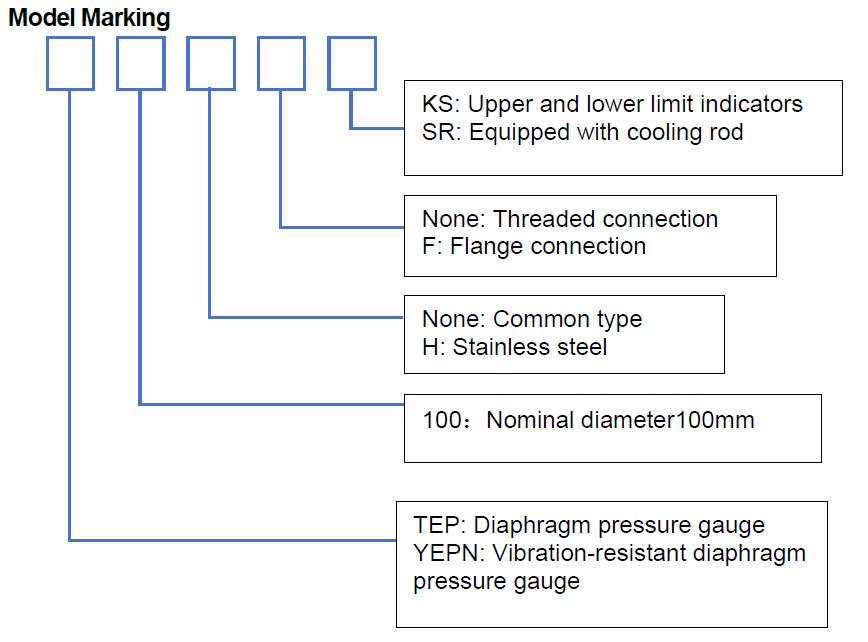

مشخصات فنی
| مورد | توضیحات |
|---|---|
| کلاس دقت | 2.5 |
| دمای محیط کار | °C -40 تا °C +70 |
| رطوبت نسبی محیط | حداکثر 85% |
| محدوده اندازهگیری فشار (KPa) | 0~1.6، 2.5، 4.0، 6.0، 10، 16، 25، 40، 60 |
| جنس المان الاستیک (دیافراگم) | 316L، آلیاژ مونل (Monel)، آلیاژ هستلوی (Hastelloy)، تانتالوم (Ta) یا پوشش PTFE |
| نوع اتصال | رزوهای: M20×1.5، G1/2، NPT1/2 و سایر استانداردها فلنجی: مطابق با استانداردهای HG، ANSI، DIN یا سفارشی بر اساس نیاز کاربر |
| استاندارد تولید | JB/T 5491-2005 |
مزایا
-
مناسب برای سیالات خورنده و گرانروی بالا
-
قابلیت اندازهگیری فشارهای پایین (میکروفشار) با دقت مناسب
-
ساختار مقاوم در برابر ارتعاش و شرایط محیطی سخت
-
طراحی ضد نفوذ گرد و غبار و رطوبت
-
قابل انتخاب با متریالهای مختلف دیافراگم متناسب با نوع سیال
-
امکان اتصال بهصورت رزوهای یا فلنجی طبق استانداردهای بینالمللی
کاربردها
-
صنایع شیمیایی و پتروشیمی
-
کارخانههای تولید رنگ و رزین
-
صنایع غذایی و دارویی (برای سیالات غیرکریستالی و چسبناک)
-
سیستمهای انتقال گاز و بخار خورنده
-
فرآیندهای اندازهگیری فشار پایین در محیطهای خورنده
